【LightWave】Clip Mapで画像を切り抜く方法

今回はクリップマップ（ Clip Map ）というものについて

画像の一部を切り抜くものですね

一時期全く分からず、どうすれば良いのか分かりませんでした

どの色がどんな処理なのか混乱することが多かったです

ただ、最終的には画像を切り抜くことができました

一度分かってしまえば簡単ですが忘れるといけないので、いつものように記録していきます

クリップとは

そもそもクリップマップのクリップの意味が何なのか調べてみました

オンライン辞書の weblio によりますと、何かを切り取るという意味があるそうです

透明度を調整して一部を透けさせるものと混在していましたが、別物であることを理解しました

準備

それでは、まず準備から

画像とモデルと用意します

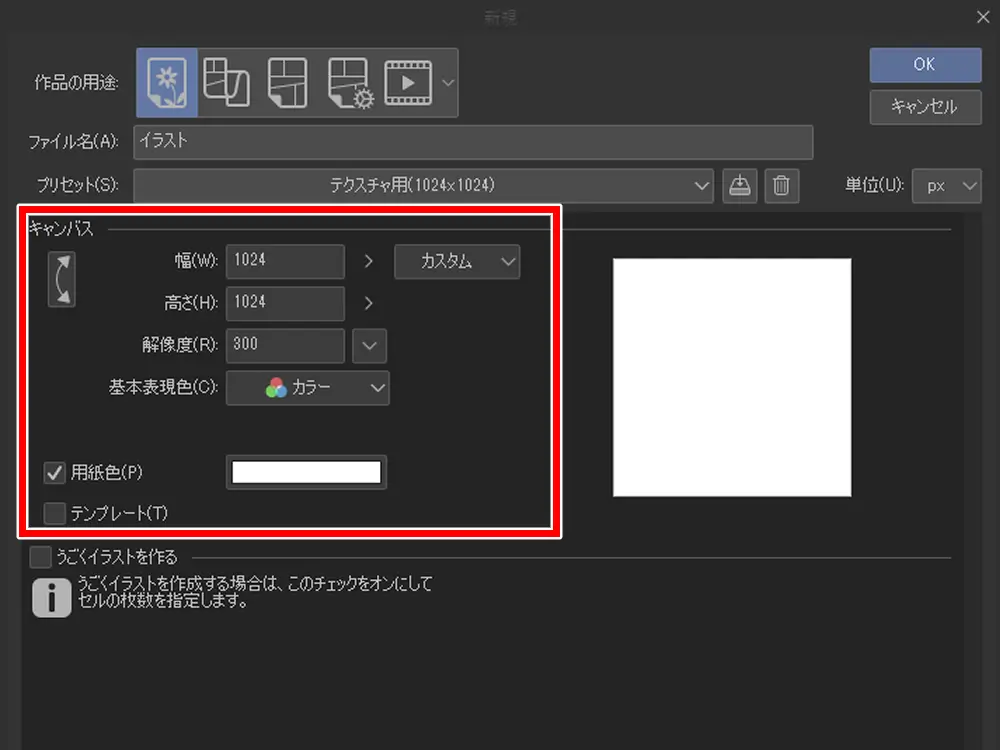

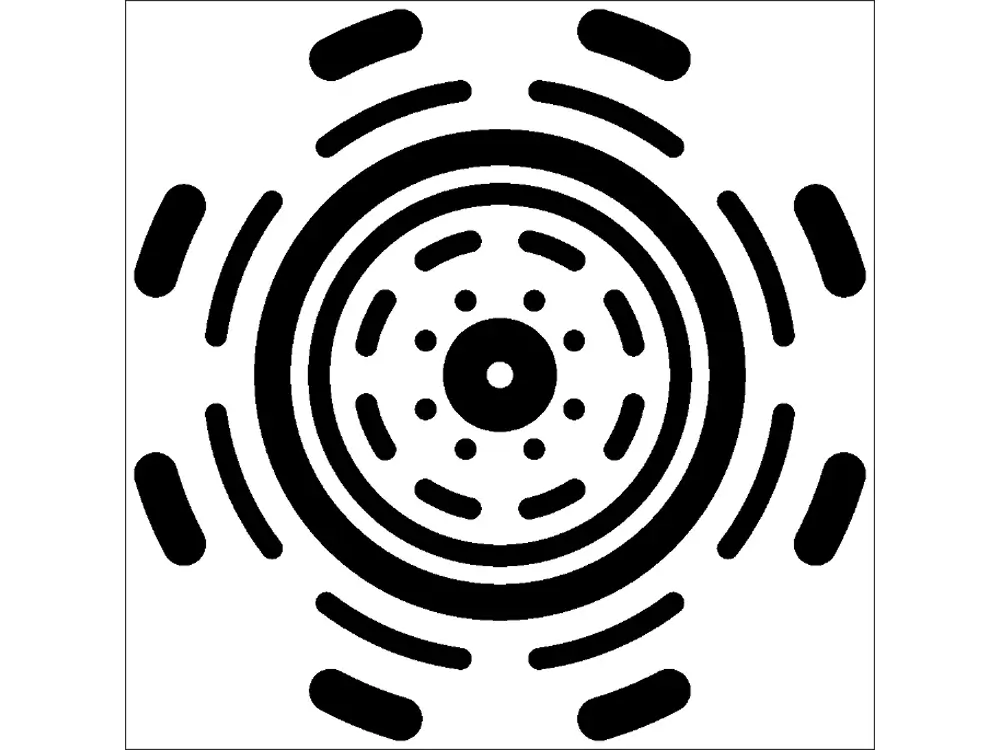

テクスチャとマスク画像を作る

切り抜くモデルと地面を用意

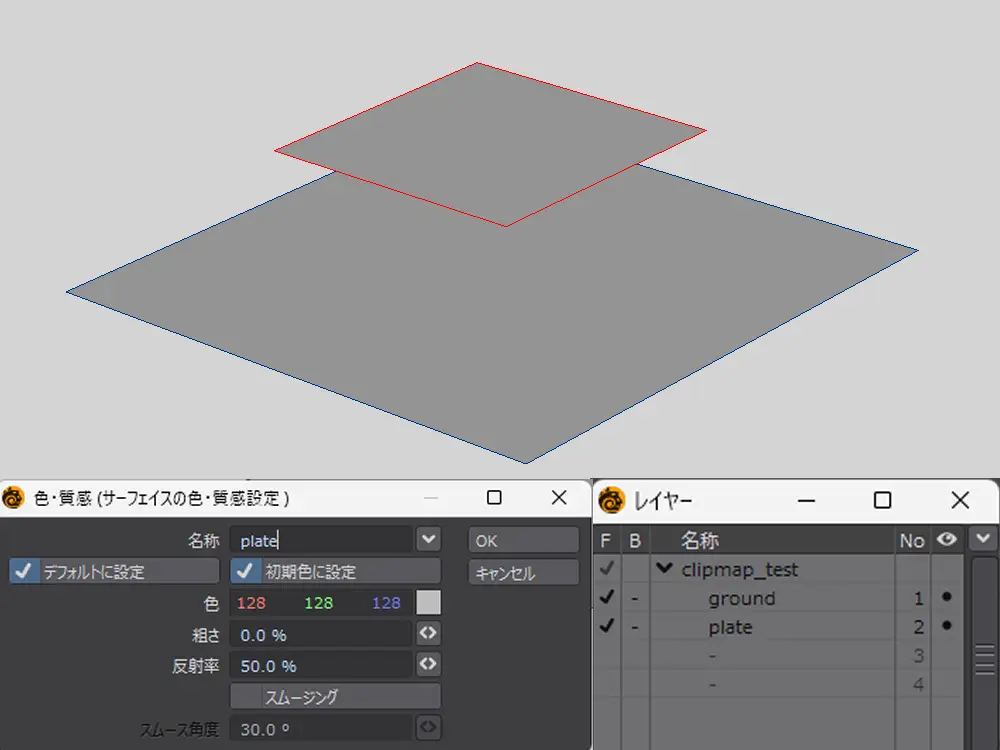

シンプルな正方形のポリゴンを二枚用意して、それぞれに名前を付けます

底面を ground にして、上側を plate にしました

正方形のポリゴン一枚なので、今回は UV 展開はしないで保存

これで準備ができました

手順

実際にポリゴンを切り抜いていきます

手順はこんな感じです

モデルデータを読み込む

保存したモデルデータをレイアウトに読み込みます

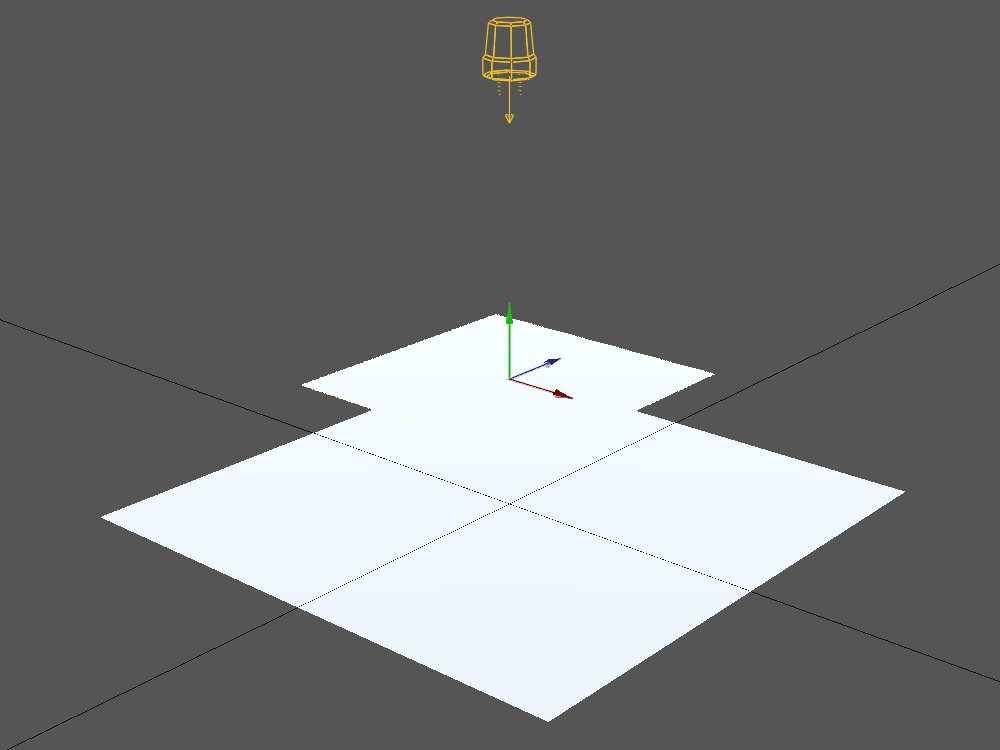

読み込んだ直後だと斜めから光が当たる状態なので、真上から当たるように位置と角度を調整

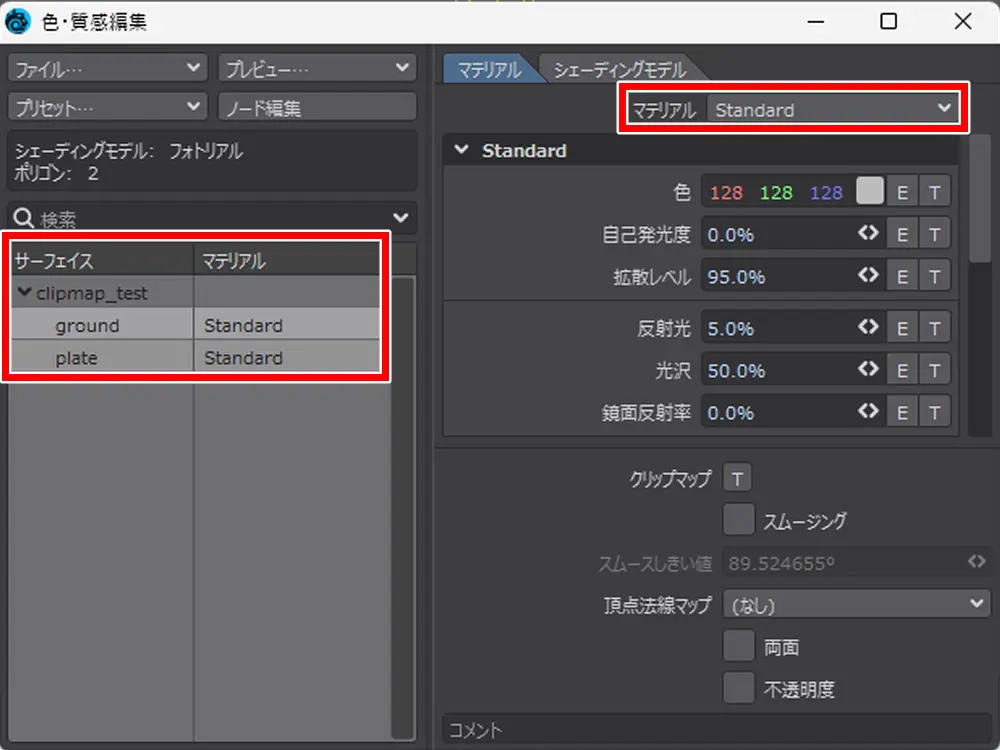

モデルに画像を貼り付ける

VPR で確認する

あとは画面を VPR に変更

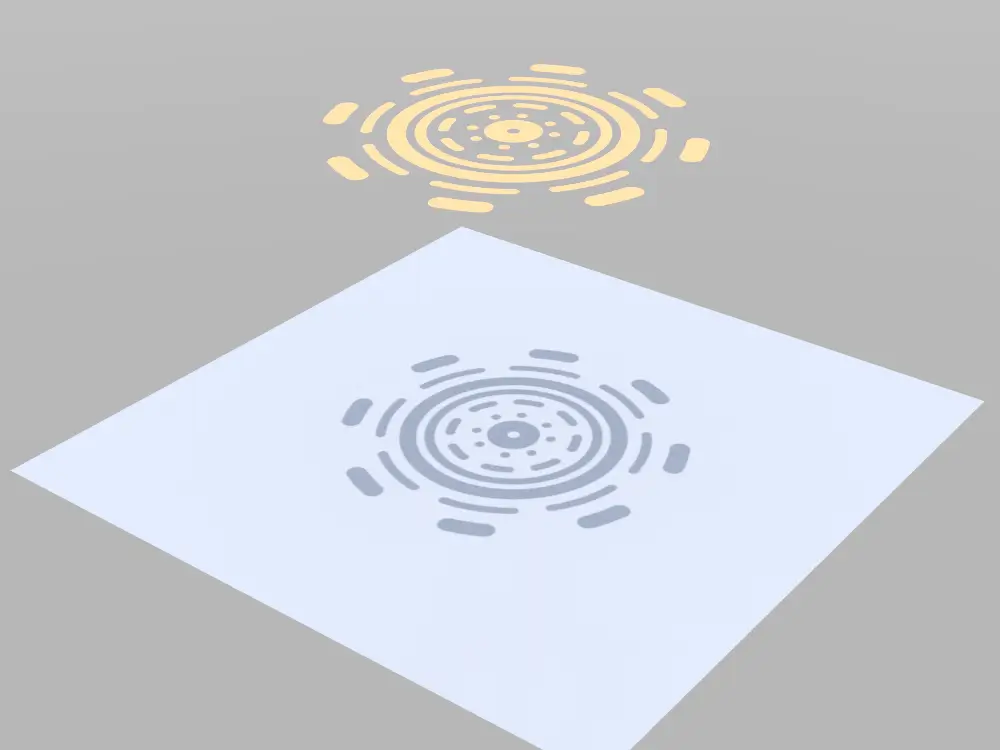

地面に作った画像の影が出るようになりました

傾けて動かしても変な感じになっていないです

ちゃんとキレイに切り抜かれていることが確認できました

まとめ

それでは今回のまとめです

画像を切り抜くには、マスク画像を使えば簡単であることが分かりました

やり初めの頃はどこの項目で、どういった処理を入れるものなのか分かりませんでした

使いこなせば複雑な模様の切り抜きもできるはずなので、これから活用できるようにしていきたいと思います

それでは、お疲れさまでした

おまけ

クリップマップは二か所ある

作業中に気付いたのですが、クリップマップの項目が二か所あります

一体何が違うのかリファレンスで確認してみたところ、情報の持ち方が違うようです

従来の方法だと「アイテムを開く」でシーンに情報を取り込む必要がありましたが、新しい方法はオブジェクトにも保存できるようになったようです

これでよりクリップマップを柔軟に扱えるようになった、ということが分かりました

BSDF の画像設定は色や画像系のノードを繋げる

今回はマテリアルを Standard でやりましたが、BSDF の画像設定はどうやるのか確認しました

色・質感画面には色項目が無いので、この場合はノードを使うことになります

まだノードのことがよく分かっていなかったので、始めて見たときは身構えました

ただ、ノードそのものは単機能です

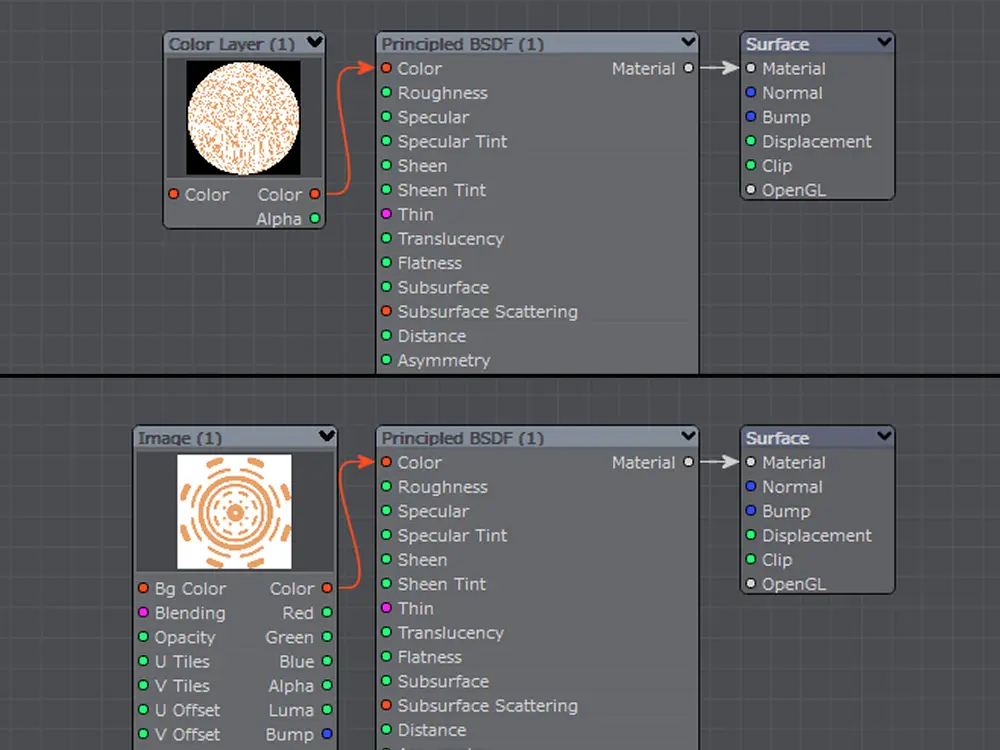

色や画像系のノードに作った画像を貼り付けて、 Color に繋げば OK

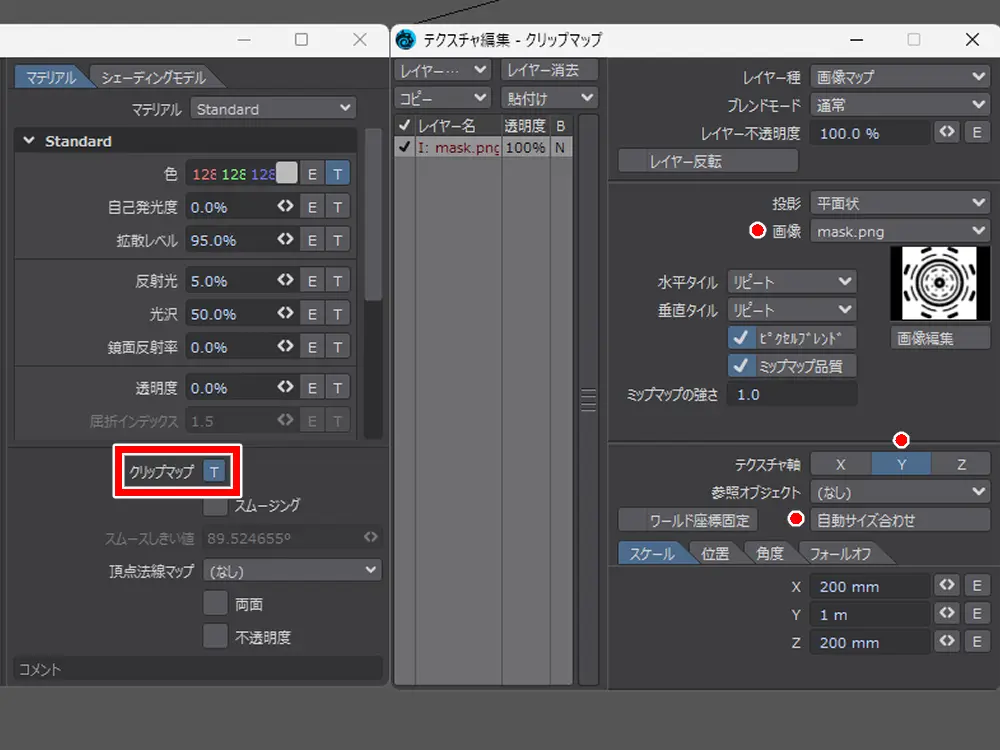

クリップマップは変わらず色・質感編集から設定します
