【LightWave】Blenderを通してMMDへ吐き出してみた

今回は Blender を通して MMD に持っていくという内容です

恐らく大半の MMD モデルは、Blender を使って作られているんじゃないかと思っています

そんな中、自分は LightWave を使っています

なぜなのか？

理由は一番使い慣れているからに尽きます

なので、LightWave で MMD モデルを作っているのですが、残念ながら標準で PMX 形式を吐き出す術がありません

そこで Blender をデータ変換ソフトとして使ってみました

つまずいたポイントはいくつかありましたが、最終的には MMD に持っていくことに成功

今後もこの方法で作っていくと思うので、やり方を残していきます

準備

まずは準備をしないことには動けないので、作っているデータとBlender 側の準備を済ませておきます

Blender に SKkeeper を入れておく

まずは Blender にアドオンをいくつか追加しておきます

一つ目が SKkeeper というもの

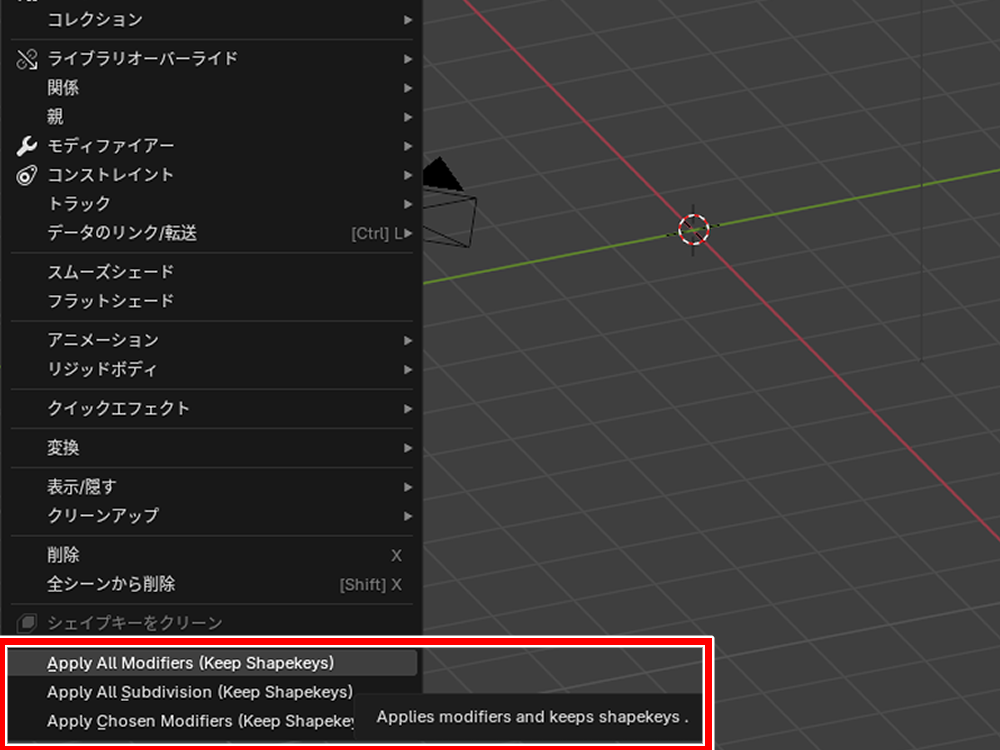

これはモーフ（シェイプキー）付きのオブジェクトにモディファイアを当てるものになります

標準の Blender だとなぜかできない仕様になっていますが、SKkeeper というアドオンを使うことによって、それを可能にします

このアドオンは以下のリンク先から導入できます

Blender に mmd_tools を入れておく

二つ目のアドオンが mmd_tools というものです

Blender も標準では PMX 形式へ変換ができないので、導入することで可能にします

MMD モデルを作る上では必須になります

リンク先は以下です

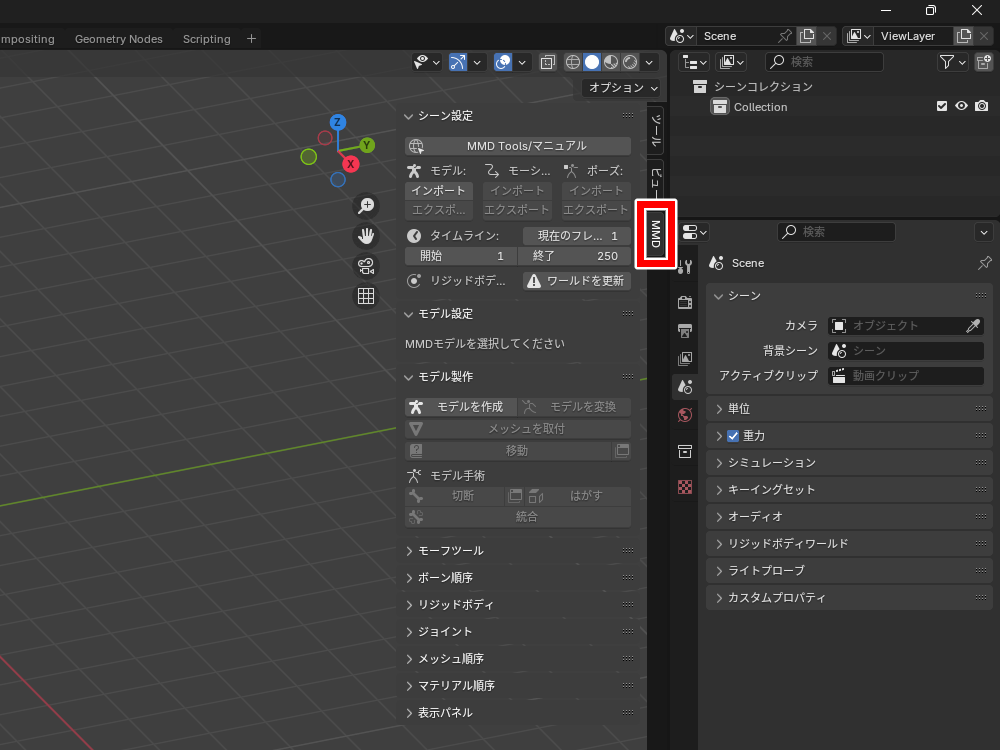

インストールしたら、ちゃんと画面に表示されるか確認

各オブジェクトとボーンを一つにする

LightWave の方では、以下を一つのレイヤーにまとめます

正確にはモデラーではボーンのことをスケルゴンと呼びますが、単純にボーンとします

各オブジェクトはモーフとウェイトマップの作成が完了していることが前提です

各ボーンへのウェイトマップ適用も忘れずに

本体を正常な変形ができる状態にする

レイアウトに本体モデルを読み込んで、Skelegon Reader で正式なボーンへ変換

「中心点回転記録」は実行します

一番親のボーンを右クリックして、繋がっているボーンを全選択

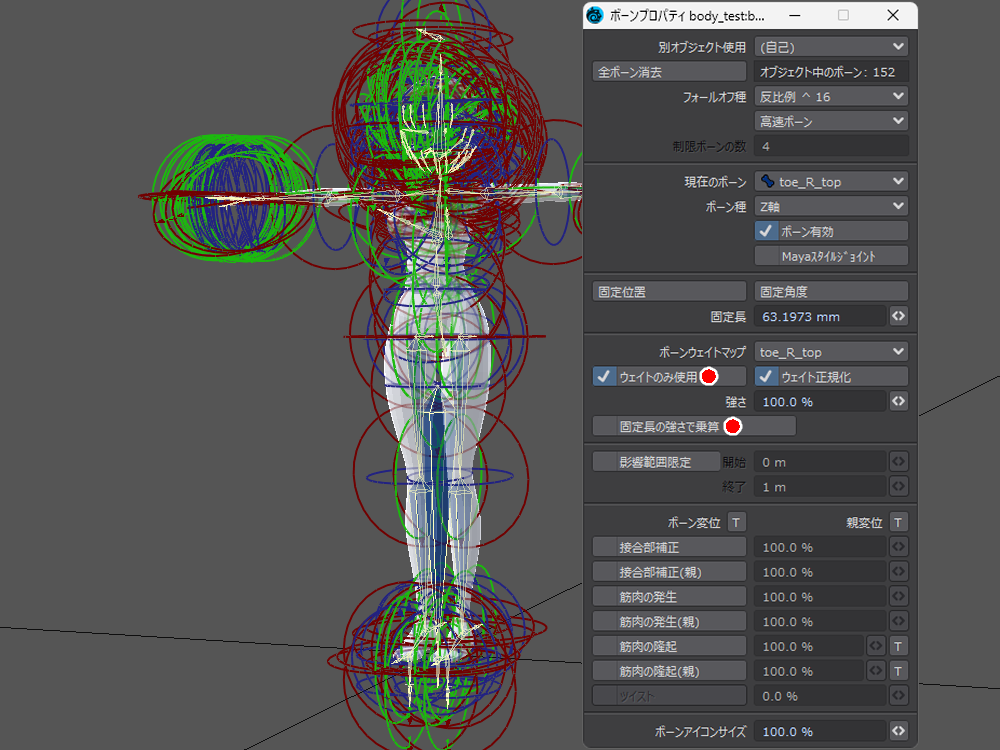

その状態でボーンプロパティを開いて、全てのボーンのウェイトマップを「ウェイトのみ使用」に変更します

同時に「固定長の強さで乗算」のチェックを外して、正常に変形できるか確認しておきます

手順

レイアウト内で変形に問題が無いことが確認出来たら準備完了

Blender を通して MMD モデルに変換する作業に入ります

以下が手順です

最初はレイアウトでモデルを A スタンスにします

その状態で FBX 形式で吐き出して、Blender で読み込み

読み込んだら mmd_tools の力を借りて、PMX 化します

あとは PMX Editor で読み込んで、もろもろの設定をして完成、といった流れです

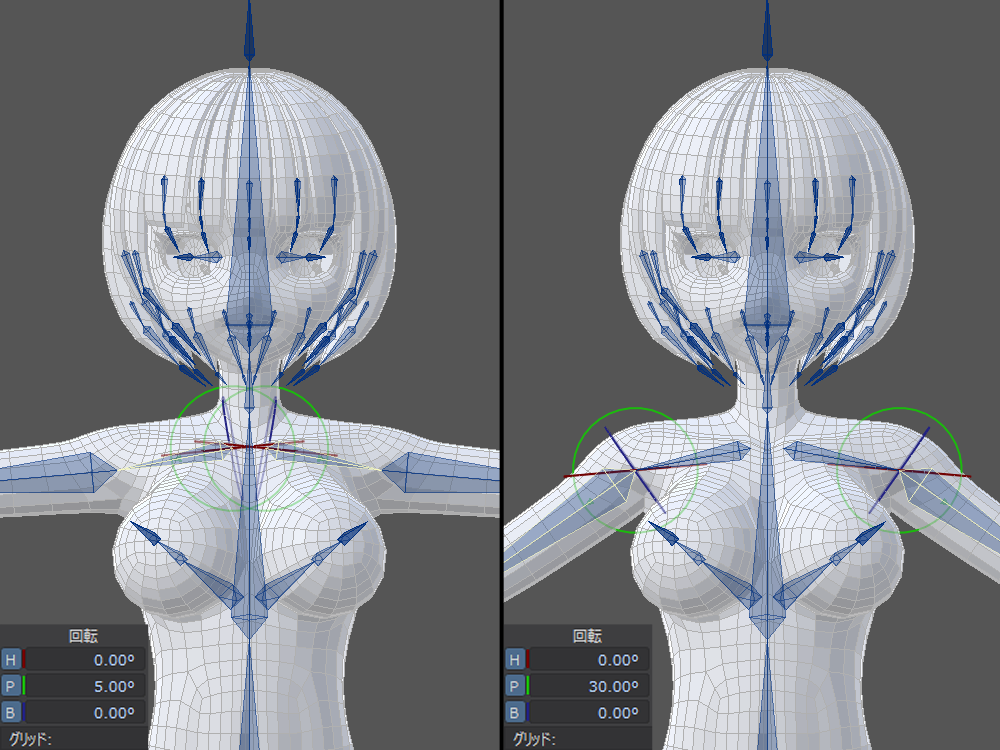

A スタンスに変更する

モデルは T スタンスで作っていたので、A スタンスに変更します

これは MMD のモデルが A スタンスになっているからです

肩と腕の角度を変えて、A スタンスにしていきます

モデルの質感を変更する

モデルの質感も変えます

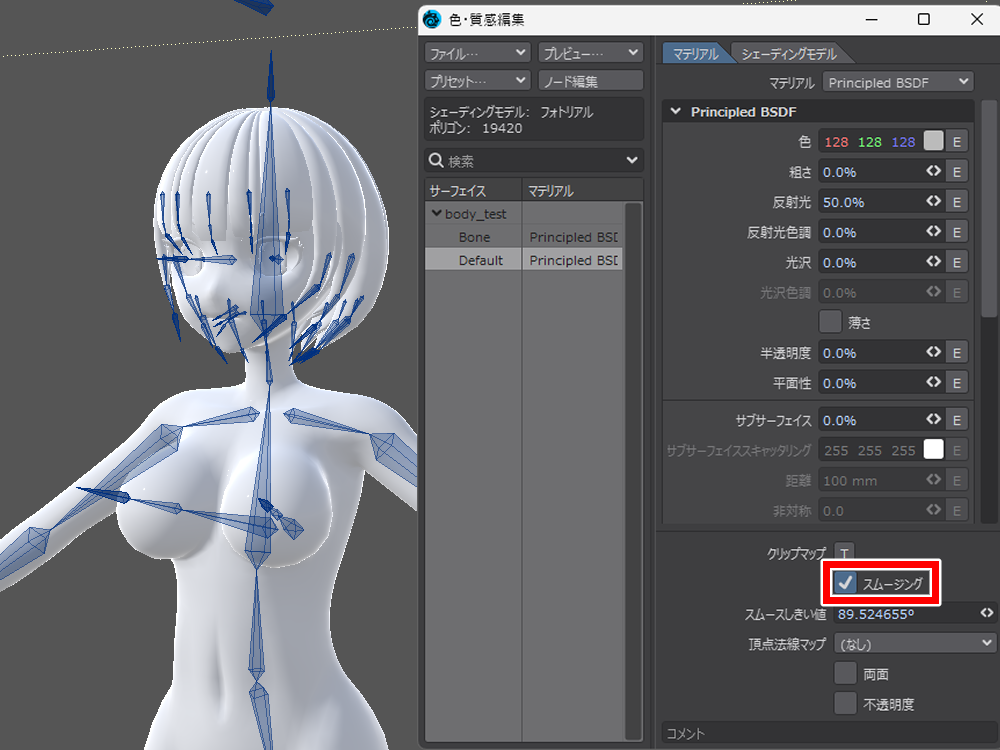

色・質感編集から「スムージング」を有効へ変更

MMD 上でも反映されることが分かったので、設定しました

モデルを FBX で出力する

「 FBX ファイル出力」から FBX 形式のファイルを書き出します

設定項目がいっぱい出てきますが、デフォルトのままで OK

モデラー側にも FBX ファイルの書き出し項目がありますが、オブジェクトだけしか出せないので使わないです

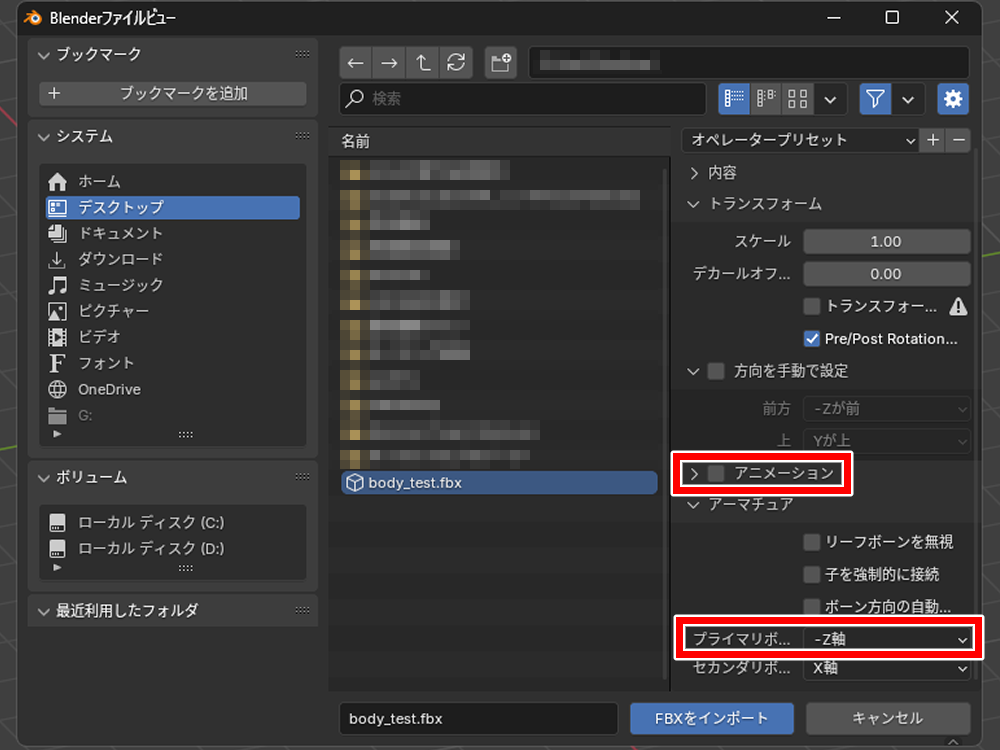

Blender で FBX を読み込む

ここで Blender の出番

インポートから FBX を選んで、以下の設定にしてから先ほど出力したファイルを読み込みます

プライマリーボーンをマイナス Z 軸にするのは、LightWave 上でモデルが向いている方向がマイナス Z 軸方向だからです

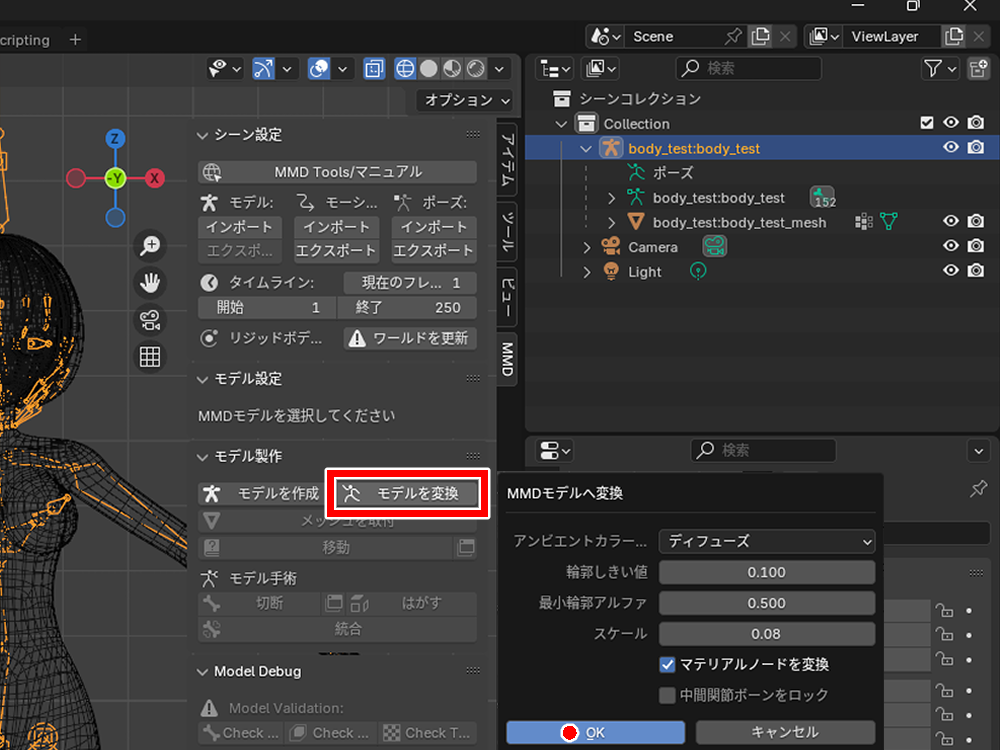

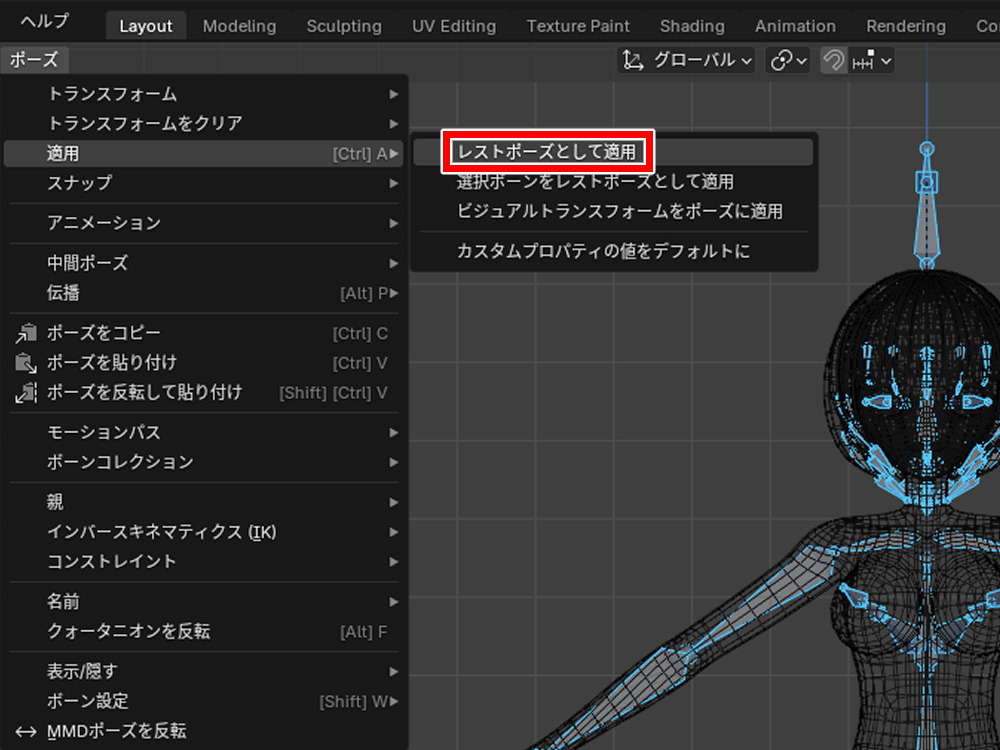

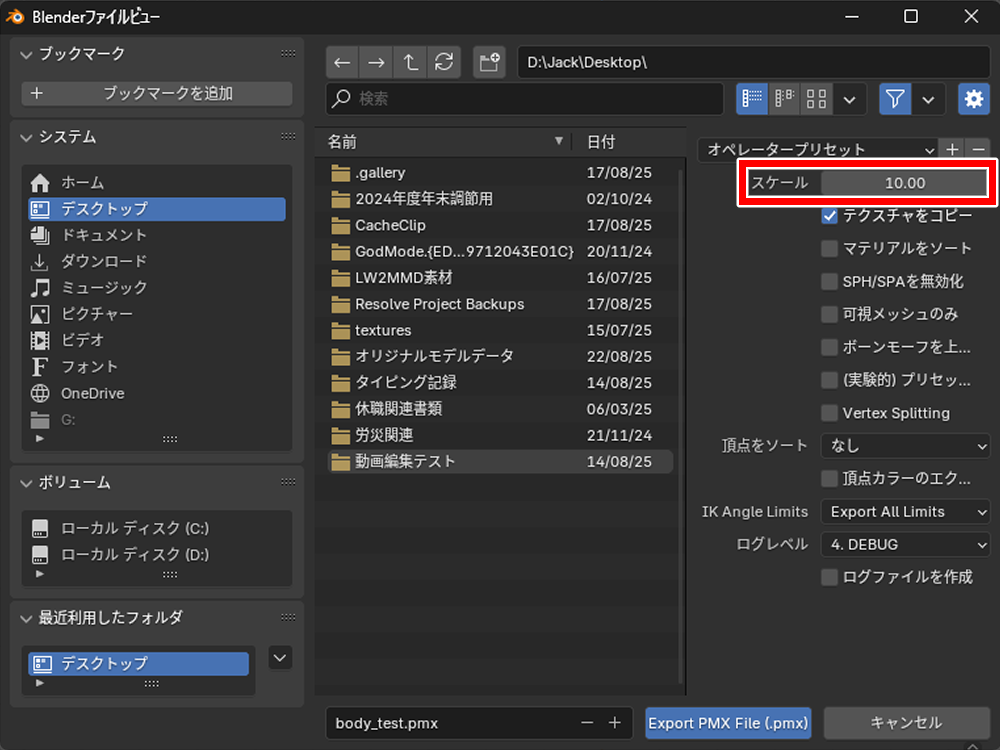

mmd_tools で PMX 化する

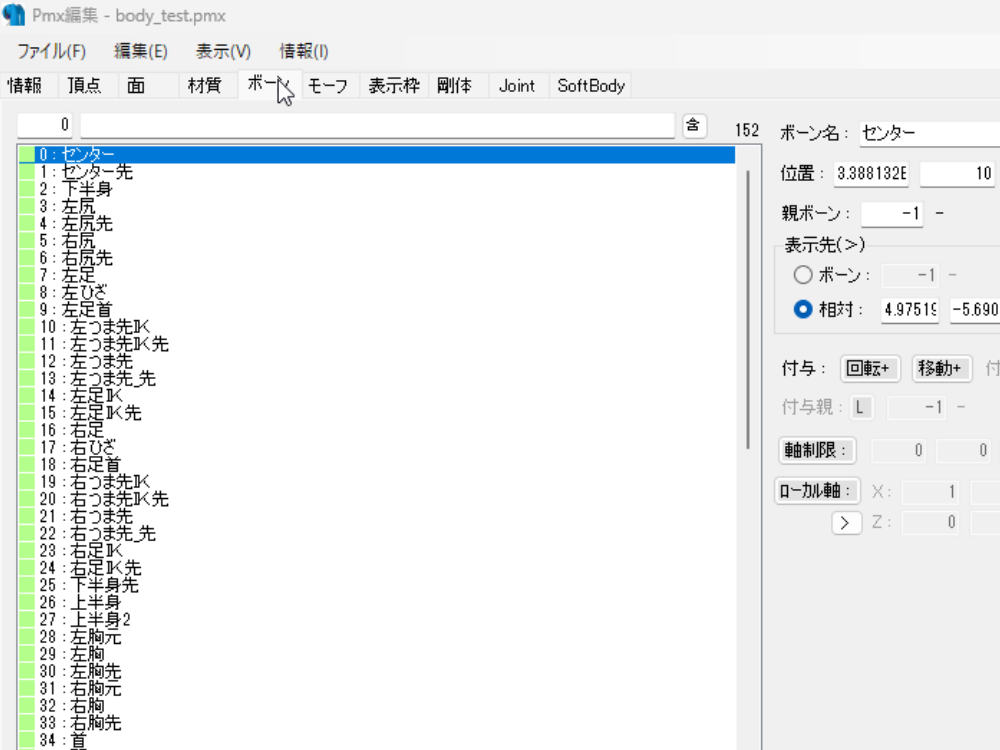

PMX Editor で PMX を読み込む

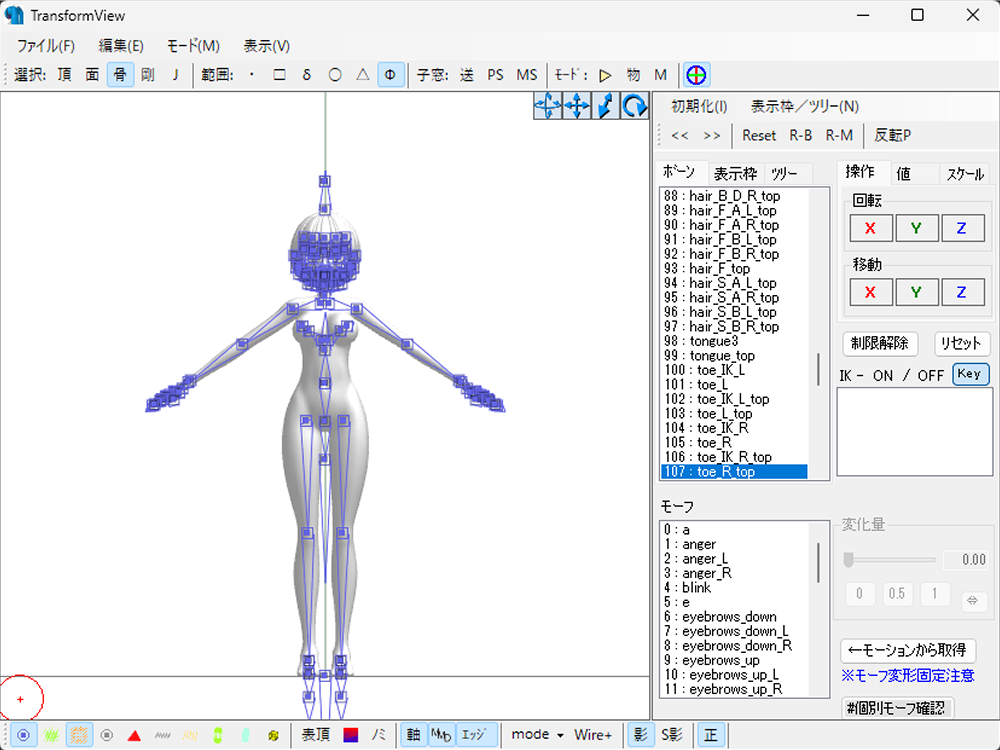

出力した PMX ファイルを PMX Editor で読み込んで確認

確認は TransformView でやりました※おまけに理由を残しています

修正

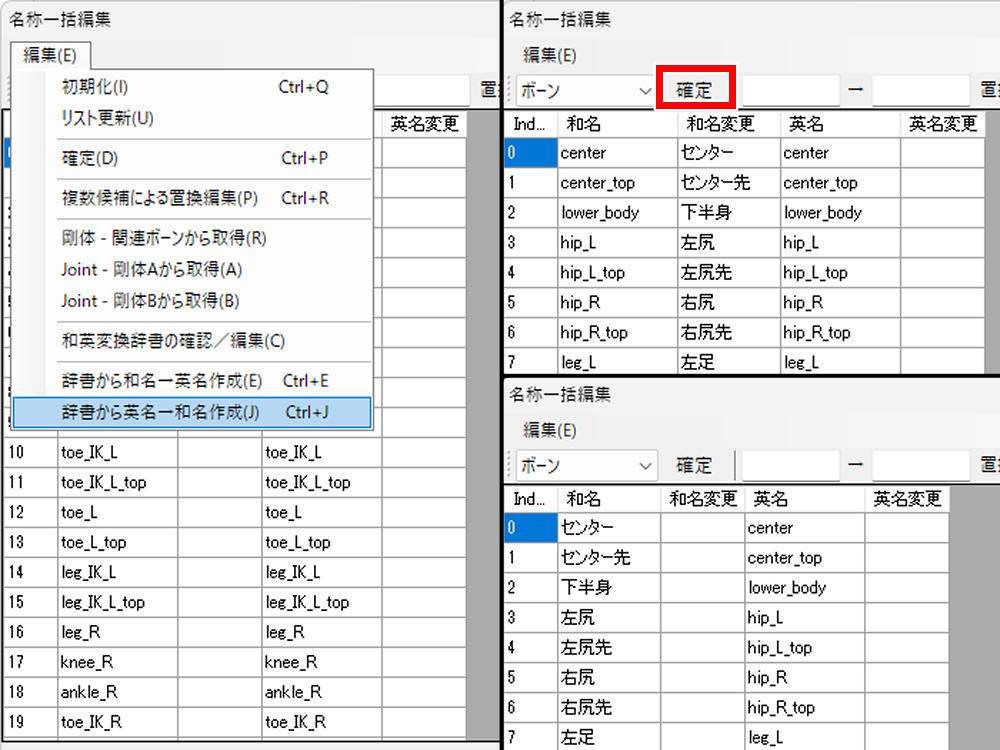

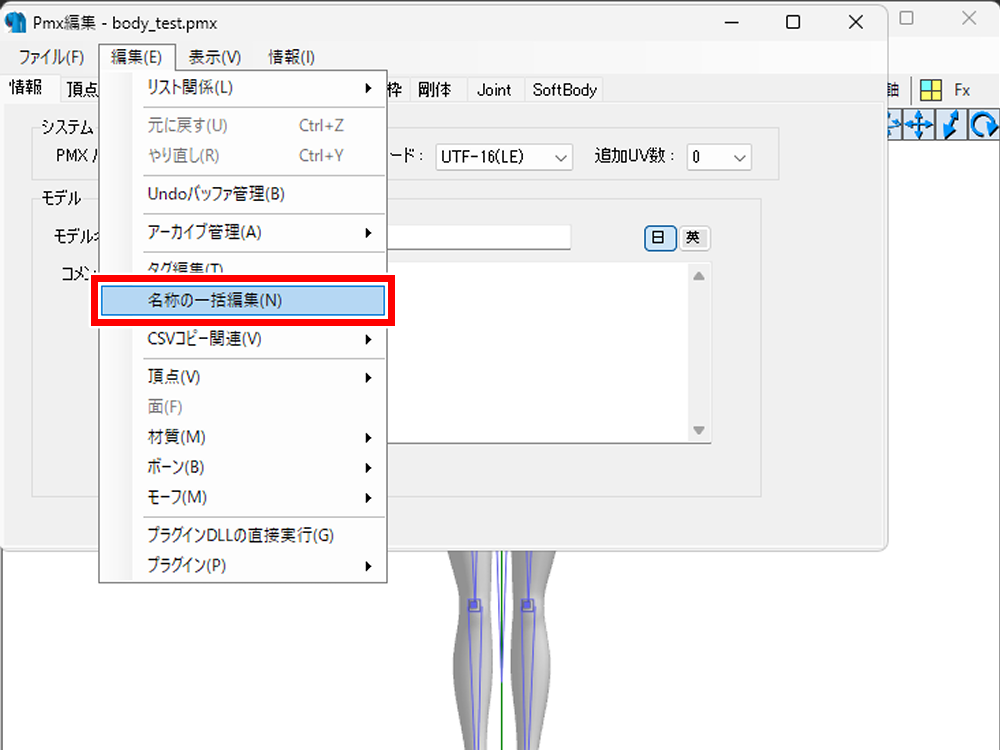

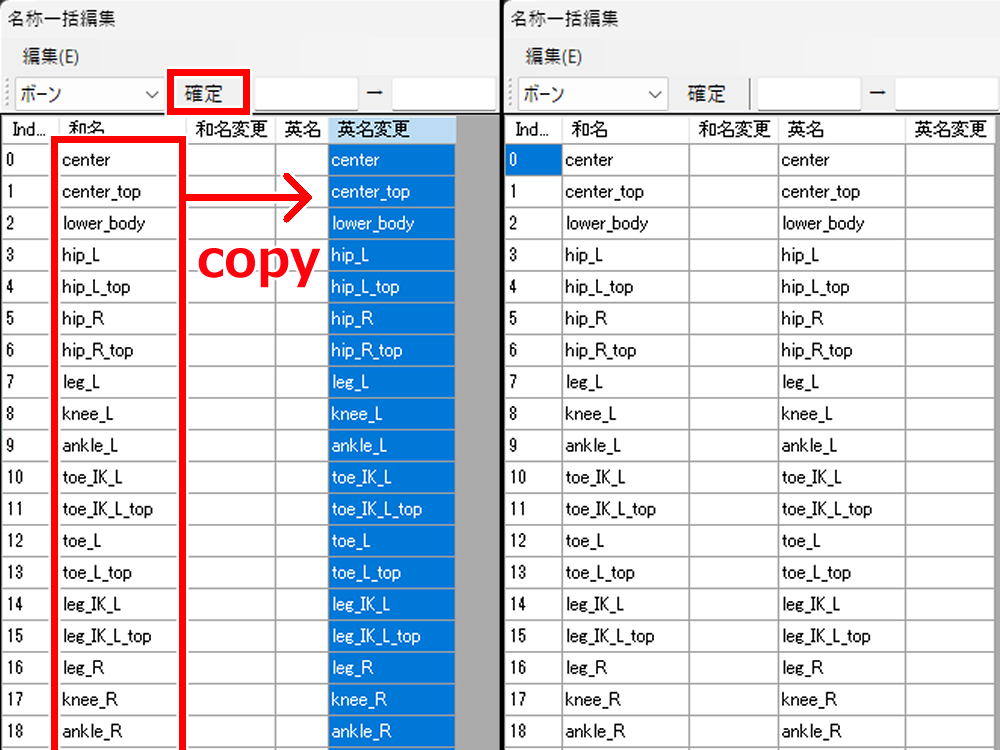

英語名から日本語名に変換する

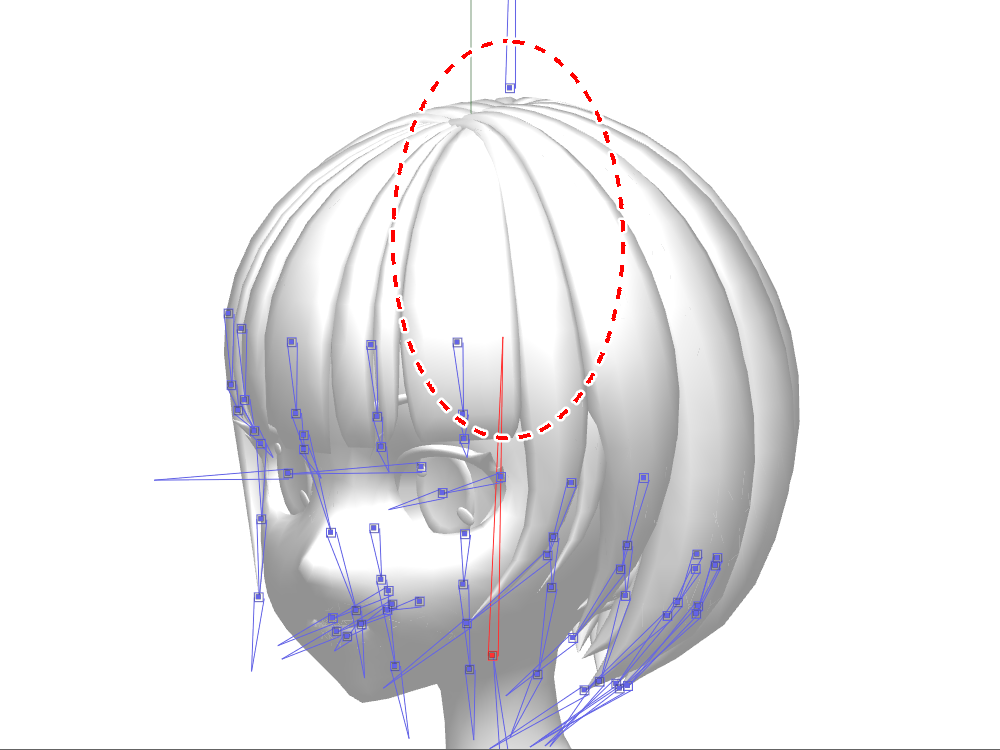

先端が外れているボーンを修正する

あとは見た目上の不具合があるボーンを直していきます

例として頭から

PMX 編集から頭のボーンを探します

「表示先（＞）」の内容を「ボーン」に切り替えて、項目の中を子である頭先に変更

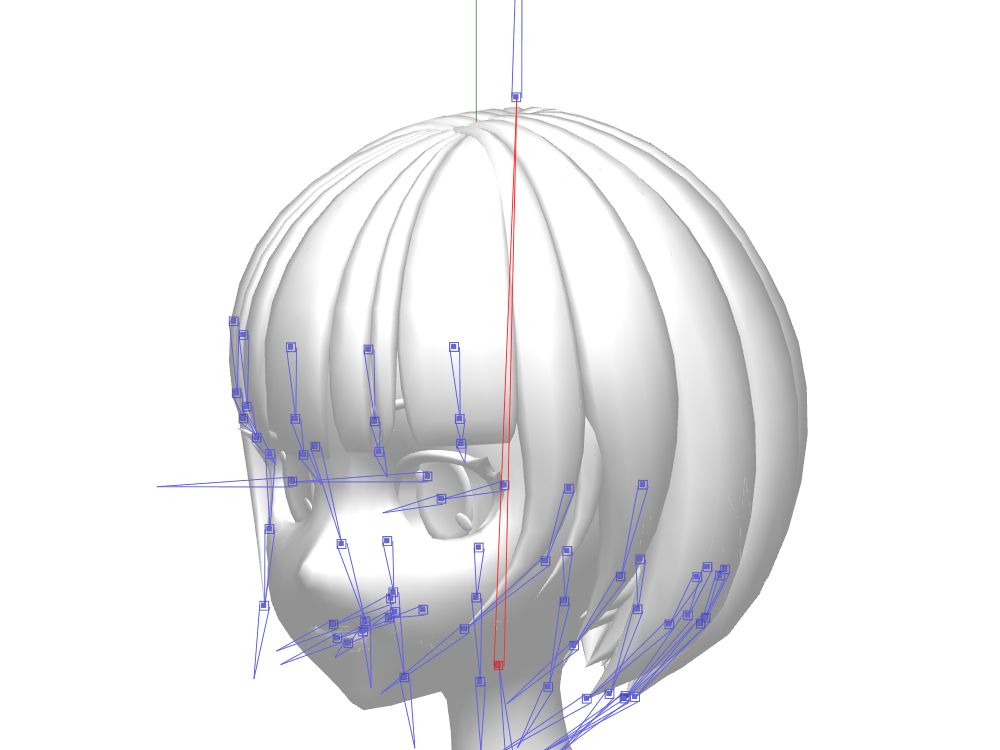

これで直ります

ちなみにグレーアウトしている相対の数値ですが、ファイルを読み込み直すと全部ゼロになります

残りの部位も同じようにやれば OK

動作確認

MikuMikuDance で確認

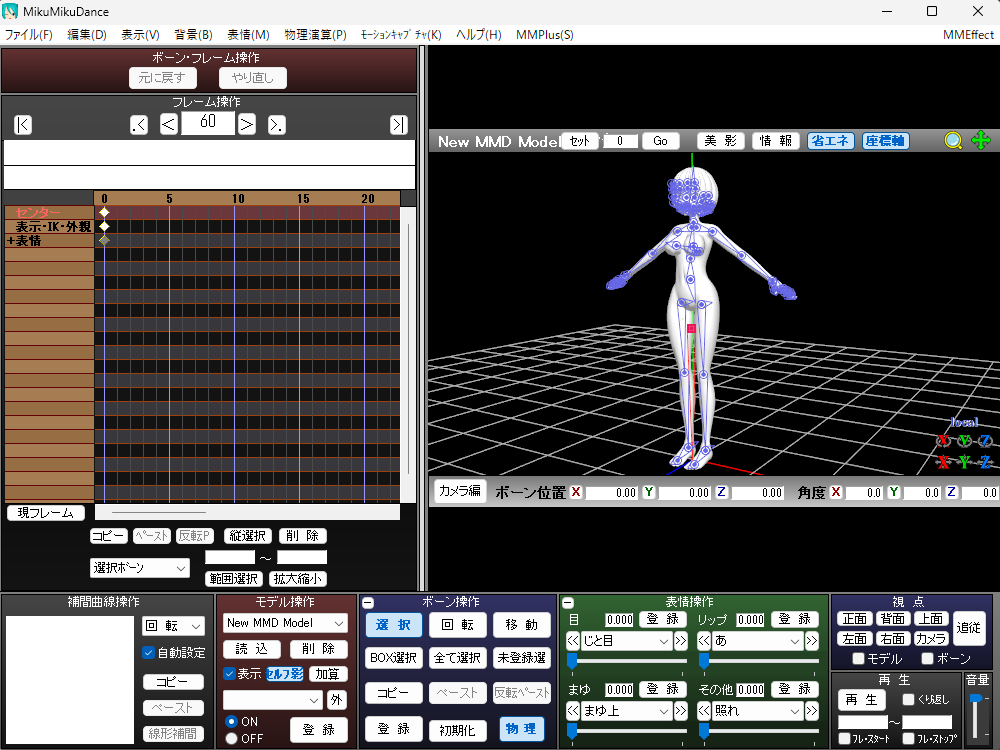

一通り終わったので、MMD(MikuMikuDance) に読み込ませてみました

ボーンの表示登録をしていないのでセンターしか出ていませんが、ちゃんと日本語表記になっています

モーフも日本語になっていますし、変形も LightWave で見たものと同じであることが確認できました

まとめ

それでは今回のまとめになります

今回は LightWave から Blender を通して MMD に持っていく工程を残しました

なぜかボーンの先端が外れたり、ボーンの順序がおかしくなったりなど、つまずいたポイントはありましたが、簡単に対処できる内容で良かったです

ただ、ふと思ったのは LightWave にも直接 PMX 出力できるプラグインがあればなぁ、なんて思ったりも・・・

無いものねだりですけどね

それでは、お疲れさまでした

おまけ

ボーン並びが違うとモデルが崩壊する

これはまだ安定した PMX 化への工程がはっきりしていなかったときに発生した出来事です

テストで出したモデルを PMX Editor で読み込んで、PMXView で確認した時は特に問題無いように見えました

だが、しかしっ！・・・

TransformView で確認すると、モデルが崩壊しているではありませんかっ！

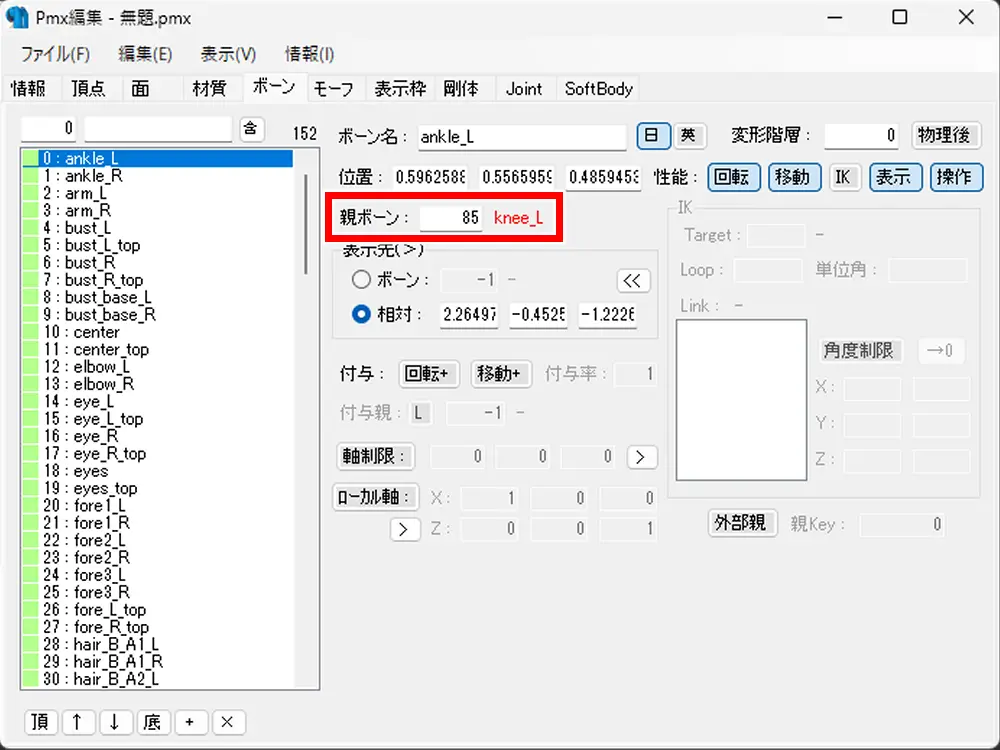

何が起こったのかボーンの状態を確認したところ、親ボーンの項目でエラーを出している箇所がいくつかありました

どうやら内部的に親子付けが正しくても、リスト内のボーンの並びがおかしいと崩壊するようです

ただ、これは上側に親ボーン、下側に子ボーンの順にすれば簡単に直せることが分かりました

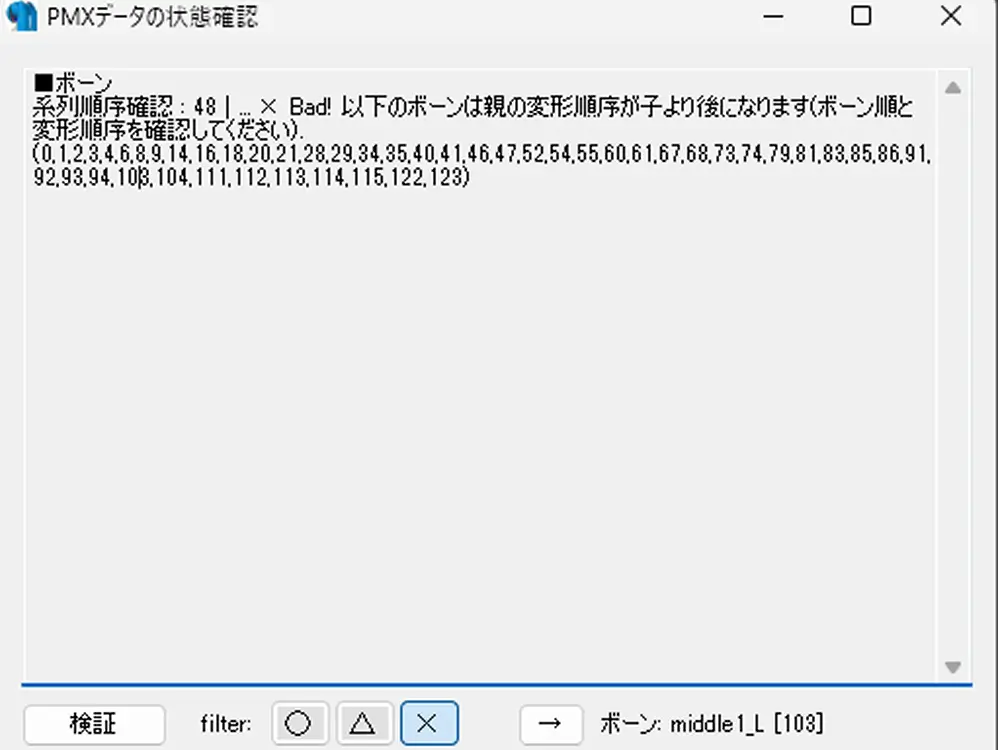

「PMX データの状態確認」からエラーを出しているボーンへ飛ぶことができますが、一個一個修正するのはかなり大変です

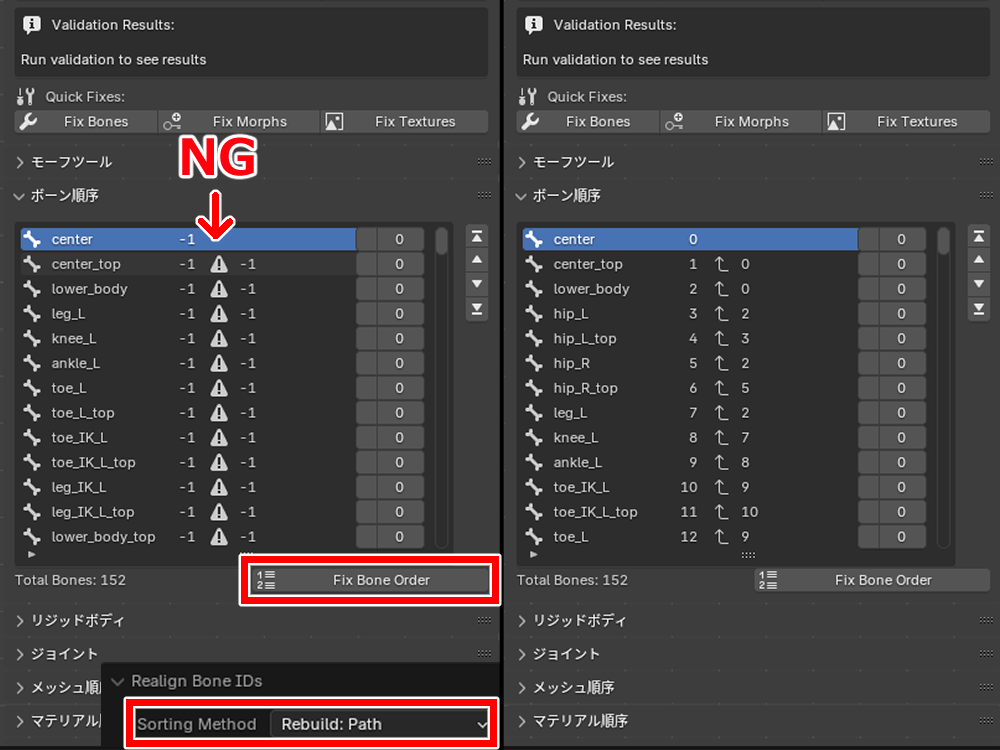

そこで mmd_tools の中に、なんか一気に修正できるもの無いかな～と探していたところ、該当する機能があったので、それで修正できました

こういった機能があるのはありがたいですね

無かったらどうしようと思いましたが・・・

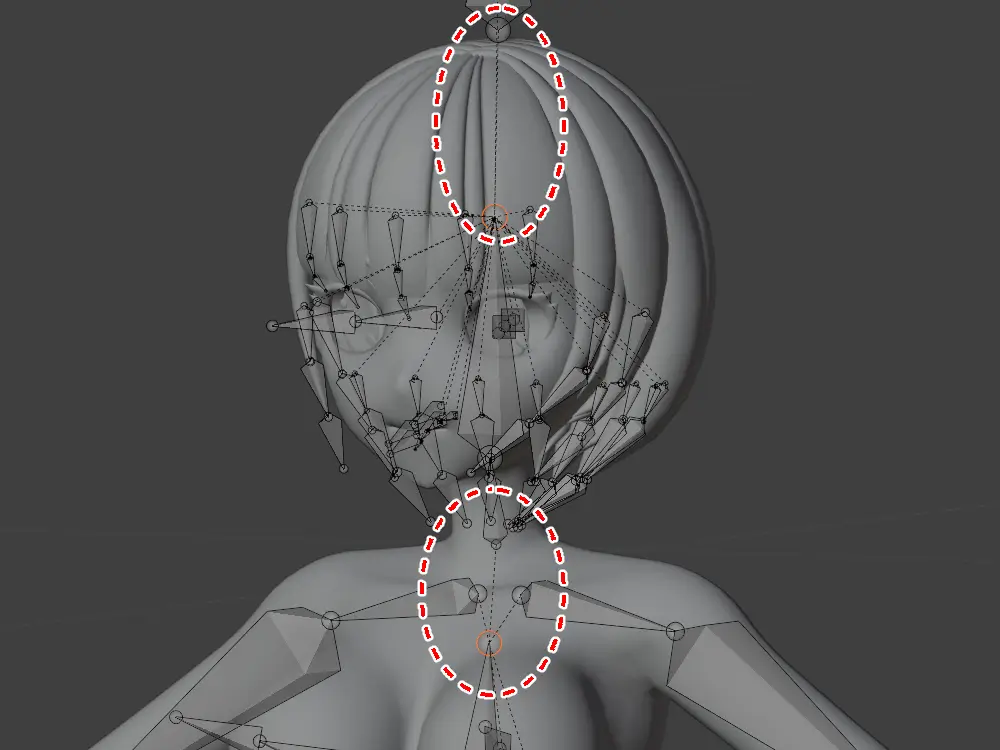

Blender に読み込むと一部のボーンの先端が外れる

こちらは LightWave から出力した FBX を Blender に読み込んだ時の画像です

なぜかボーンの先端が外れちゃっています

この謎現象は読み込んだ直後から発生しました

細かい原因は不明ですが調べた限りでは、離れた位置で親子付けされているボーンにだけ発生していることが分かりました

それでも修正が必要なボーンが少ないのが救いでしたね

PMX Editor で簡単に直せました

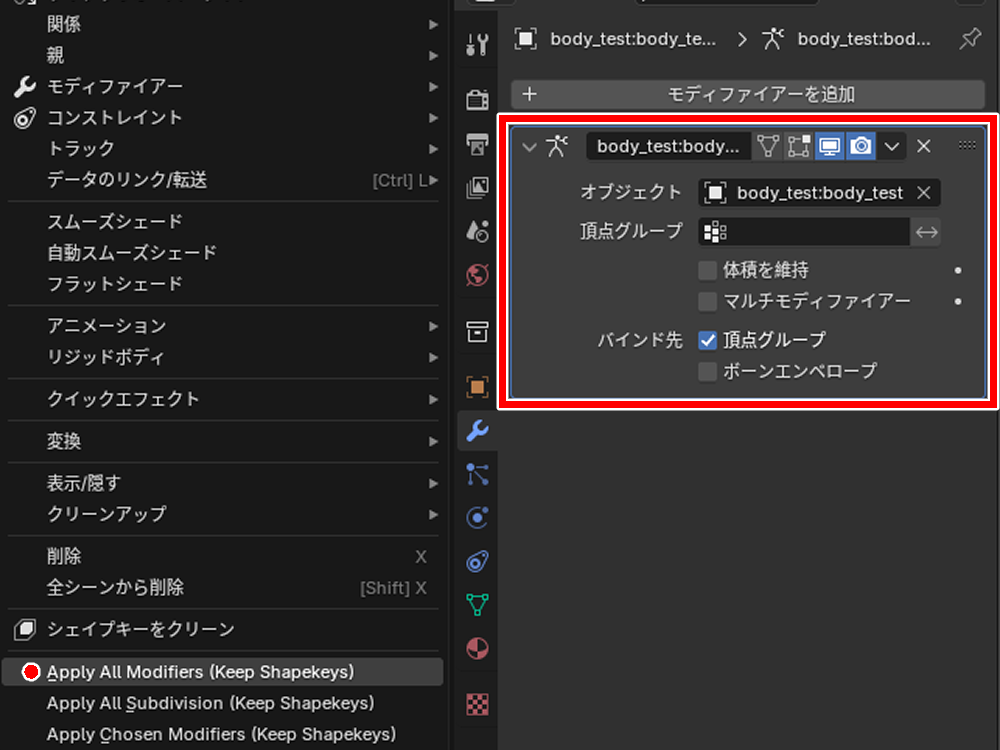

Blender の標準機能ではモーフ付きオブジェクトにモディファイアを当てられない

冒頭からあったように、Blender は標準でモーフのあるオブジェクトにモディファイアを当てられません

個人的にこれはちょっと謎仕様です

手動でも一応適用することは可能なようですが手数が多くて、さらにモーフの数が多ければ多いほどかなりの時間を使ってしまいます

そこで SKkeeper というアドオンを今回使わせて頂きました

今後もありがたく活用していきたいと思います
