【LightWave】モーフリンクを使ってモーフを動かしてみた

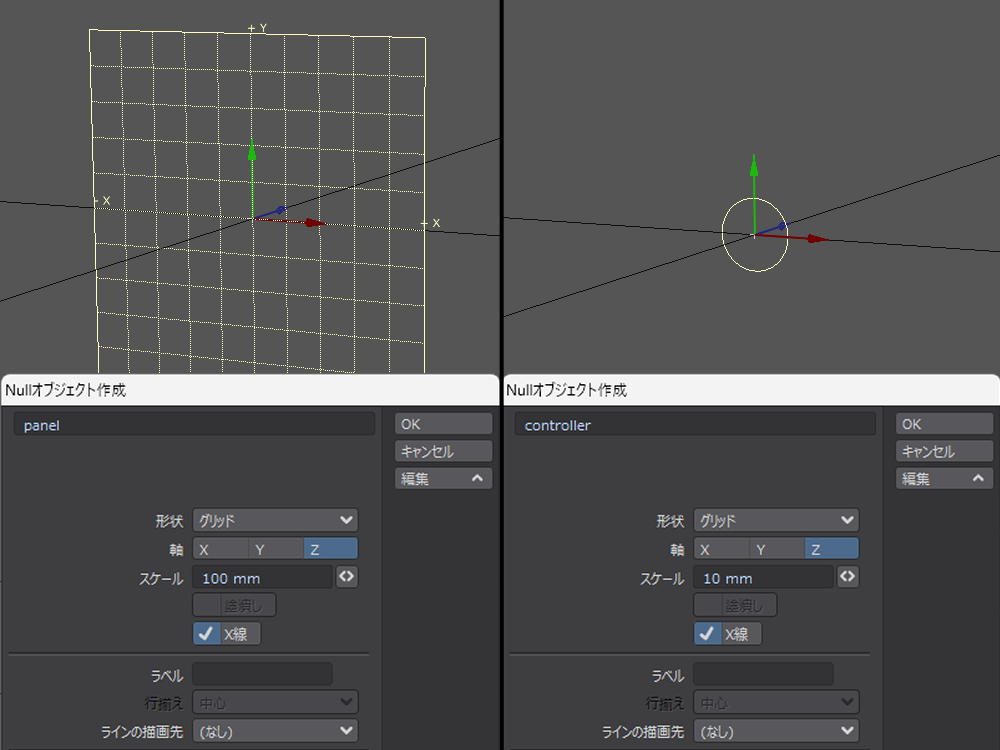

Null の作成画面を開いて二つ作ります

名前を付けて、編集からサイズと形状を決定して作成

もし勢い余ってそのまま Null を作ってしまった場合は、オブジェクトプロパティからアイテム形状を追加すれば大きさと形を変えられます

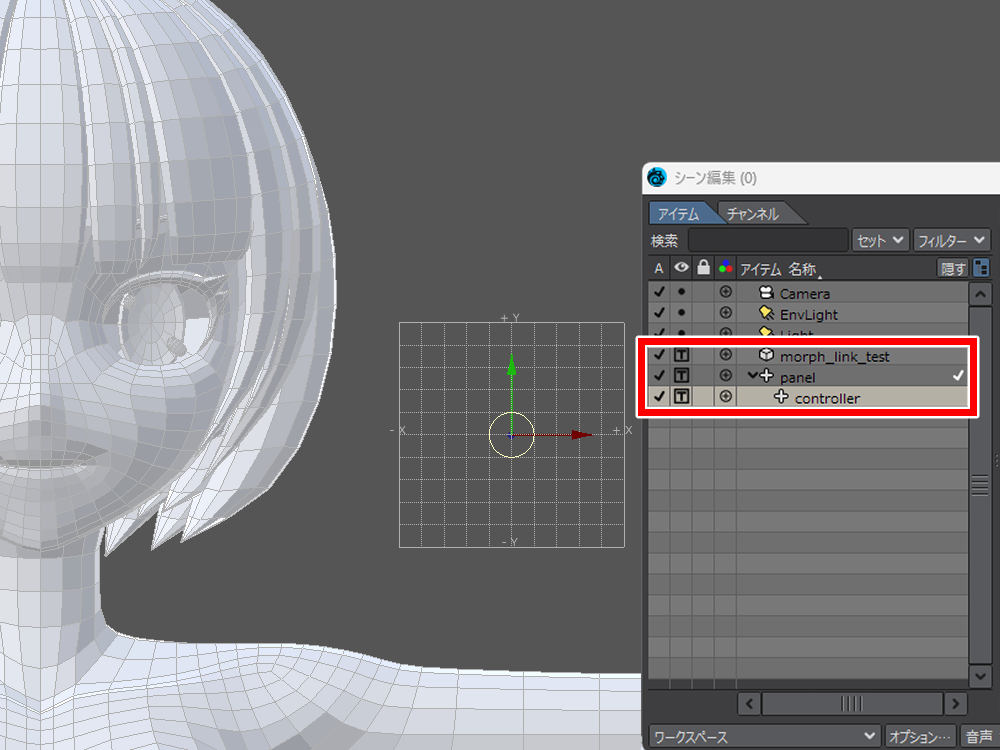

親子付けはシーン編集かモーションオプションから設定します

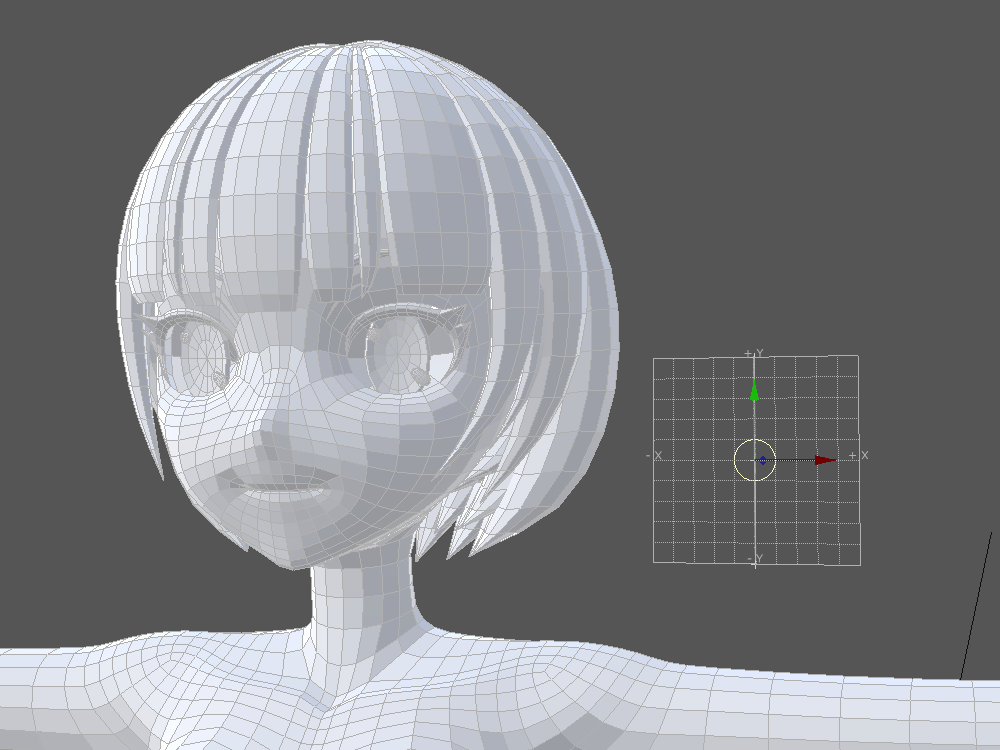

コントローラーをパネルの下に配置すればOKです

じゃっく

ショートカット E でもできます

パネルをつかんで見やすい位置に移動しておきます

このままだとコントローラーがどこまでもすっ飛んで行くので、位置の制限をかけます

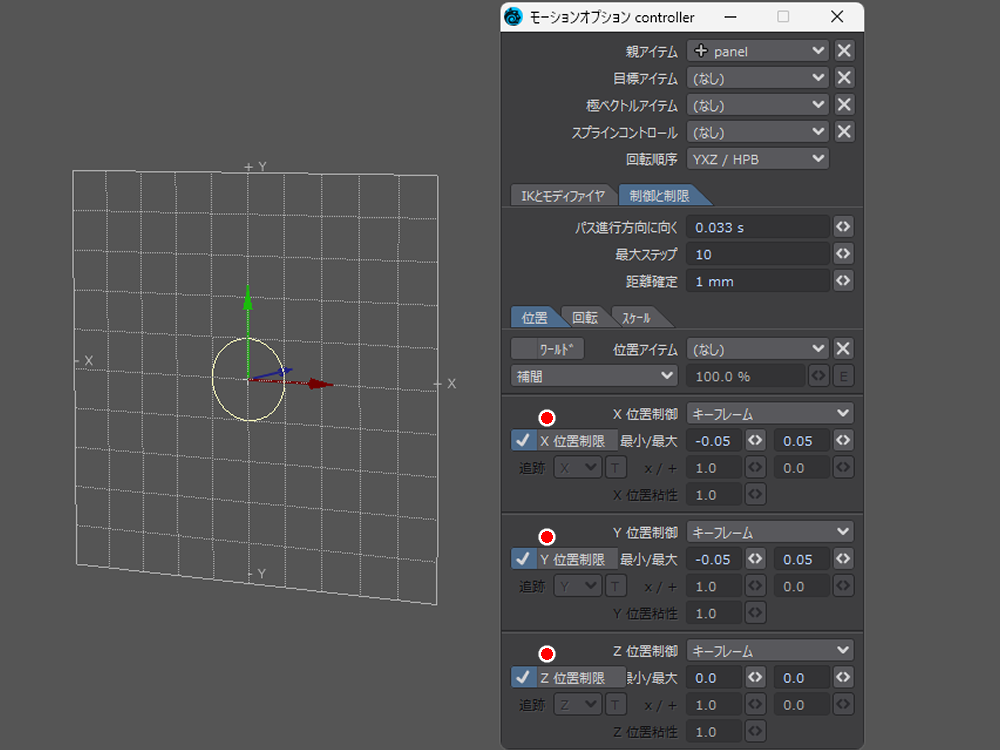

モーションオプションの制御と制限タブに移動して、位置タブから設定

XYZ の位置制限にチェックを入れて移動範囲を記入します

じゃっく

単位がメートルのようなので、範囲はー0.05～0.05にしました

Z軸は手前や奥に移動しないように、最大と最小を0.0にしておきます

モデル本体を選択して、オブジェクトプロパティを開きます

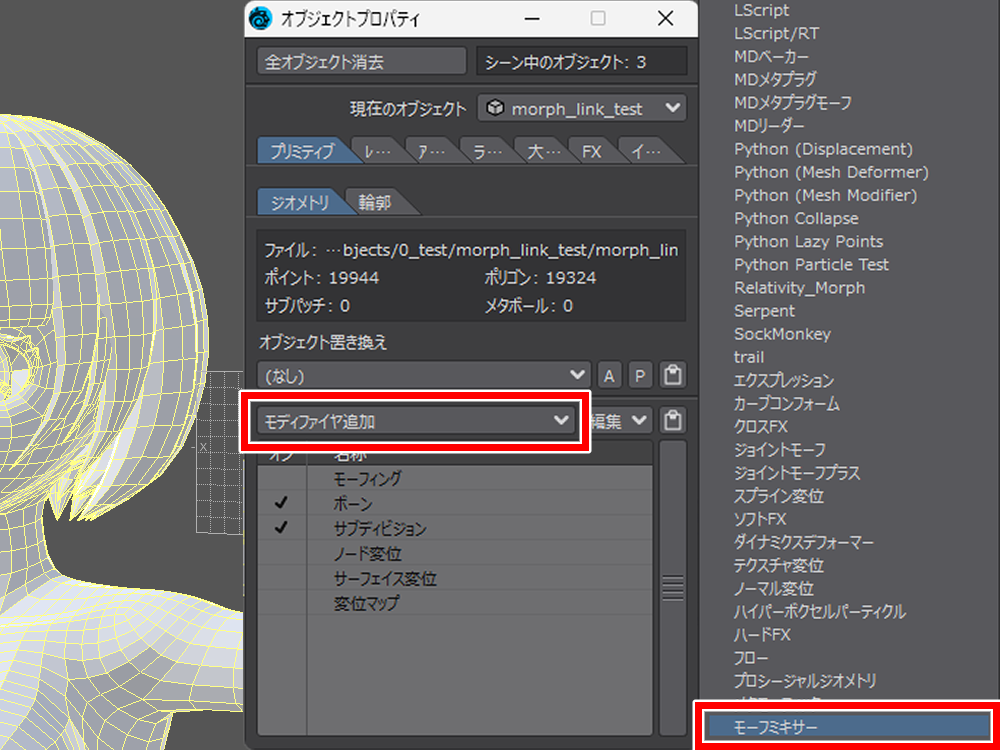

プリミティブタブのジオメトリタブ、「モディファイアの追加」から「モーフミキサー」を追加

じゃっく

下側にあります

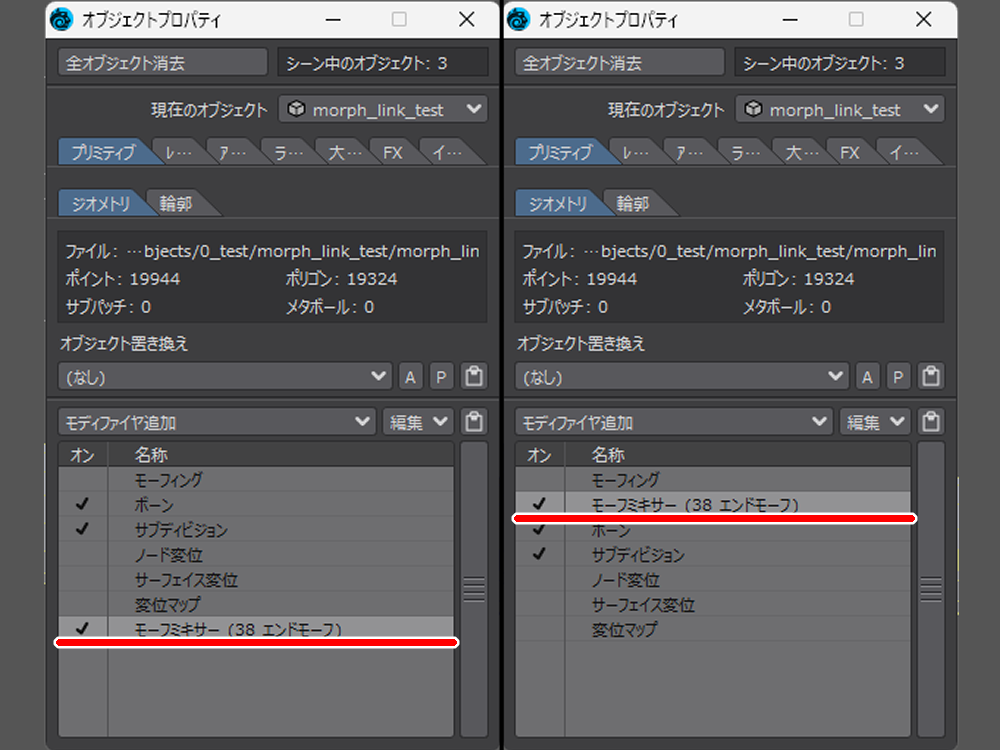

「モーフミキサー」を追加しましたら上に移動しておきます

「モーフィング」の一個下です

なぜかといいますと、追加された位置のままだと正常に機能しなかったためです

こちらを少しご覧ください

ちょっと見えにくいですけど、涙モーフの位置がおかしなことになっています

本当は涙は目尻に置かれるはずです

正しい状態にするには、「モーフミキサー」を「モーフィング」の一個下に置かないといけません

じゃっく

最初直し方が全然分からなかった

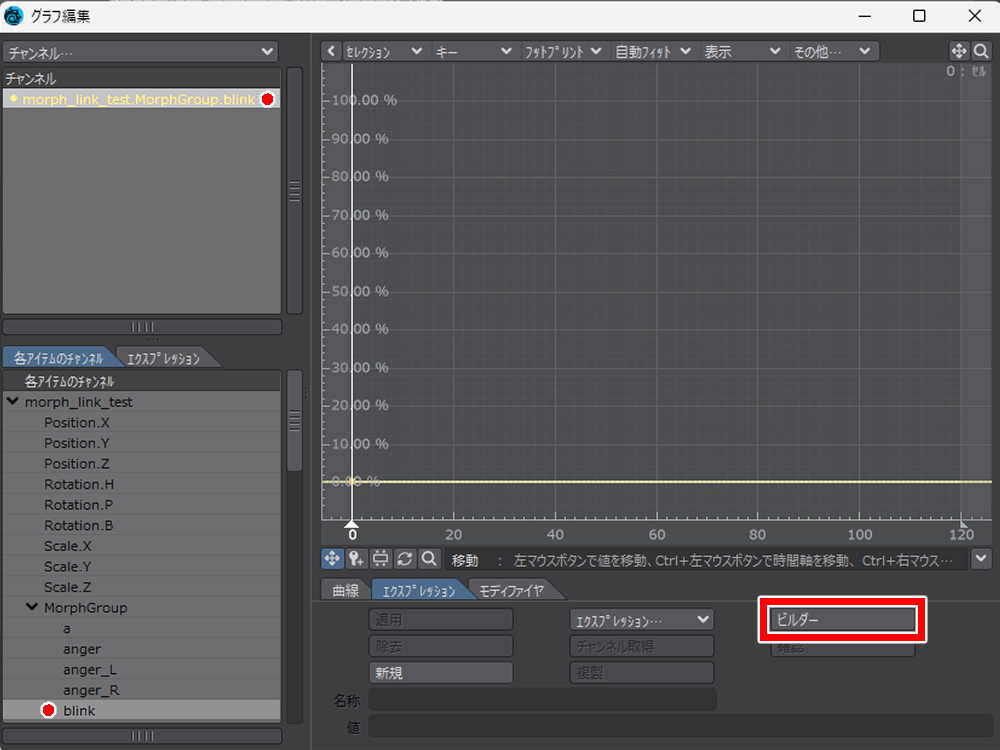

次はグラフエディタを開いて、各アイテムのチャンネルから MorphGroup を探します

その中の blink モーフを選択

上のチャンネル枠にある黄色文字が選択されていることを確認して、「ビルダー」をクリック

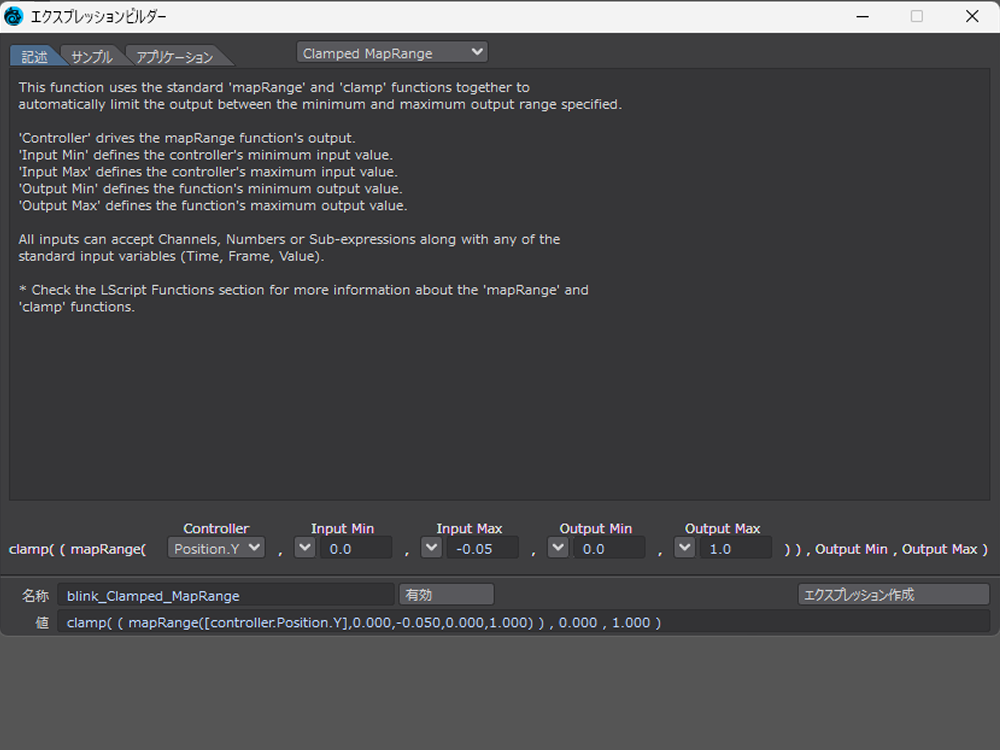

すると、「エクスプレッションビルダー」が立ち上がります

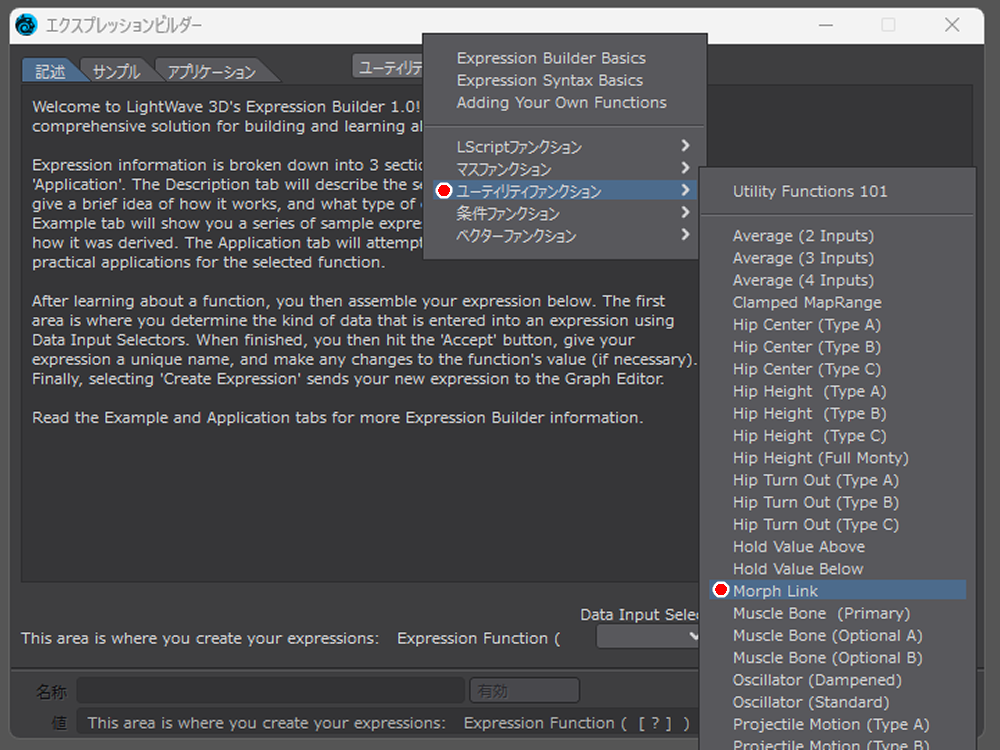

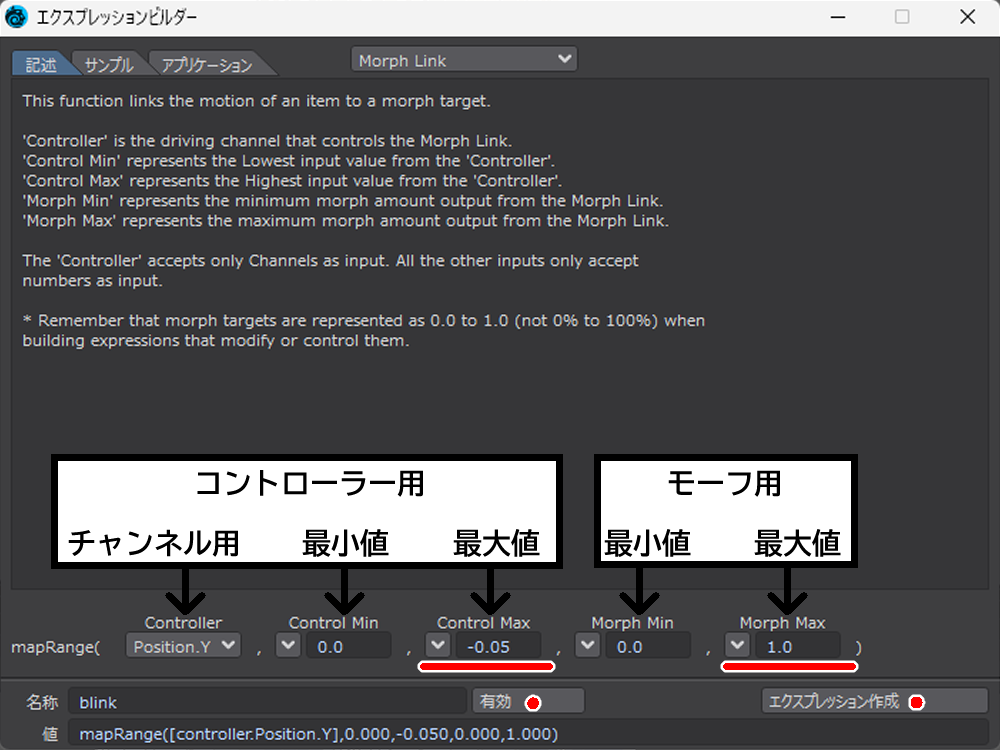

右上のコマンド、「ユーティリティファンクション」から「モーフリンク」を探して選択

英語で書かれているのでつい身構えてしまいますが、書いてあることはだいたいこんな感じです

コントローラーを下に動かした時にまばたきさせたかったので、コントローラーの最大値をー0.05にしています

あとは名前を blink にして、「エクスプレッション作成」をクリック

すると、名前と値が入力されます

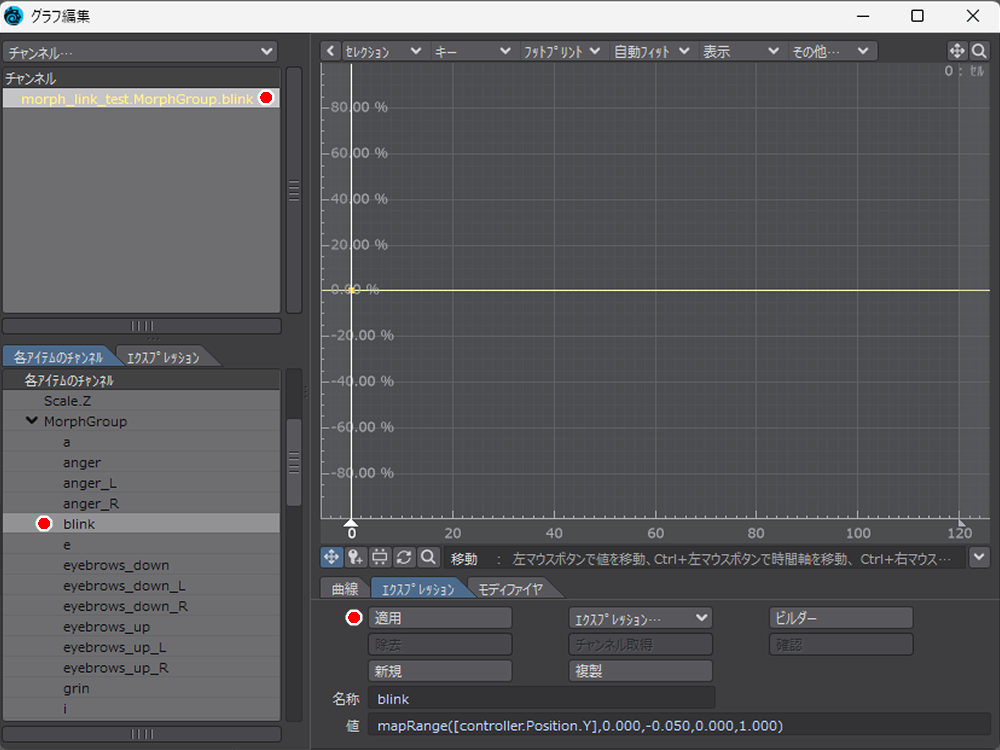

チャンネル枠内の黄色文字のモーフが選択されていることを確認して適用

じゃっく

黄色文字の左隣に丸が付いたら適用された状態になっています

なんか失敗したので、ちょっと条件を加えます

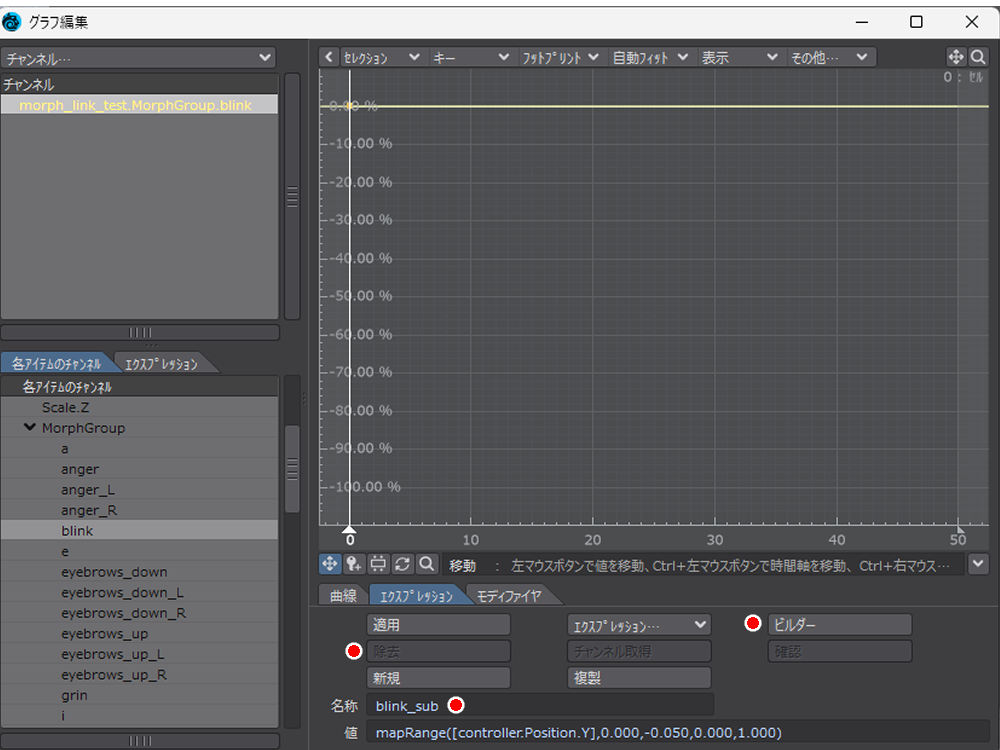

プラス方向に進んだら何もしないという条件をつけたいので、まずは名前を blink_sub に変更

名前を変更したら、もう一度ビルダーを開きます

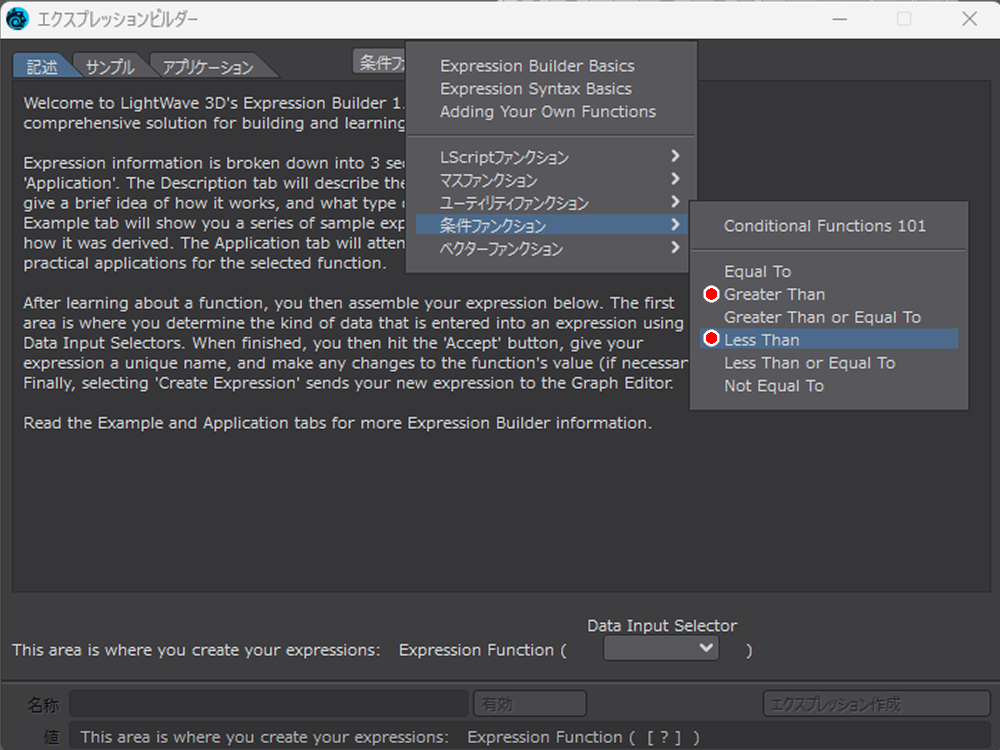

今度は条件ファンクションから条件を選びます

Greater Than か Less Than のどちらかですが、まばたきはマイナス方向でコントロールしているので、 Less Than を選択

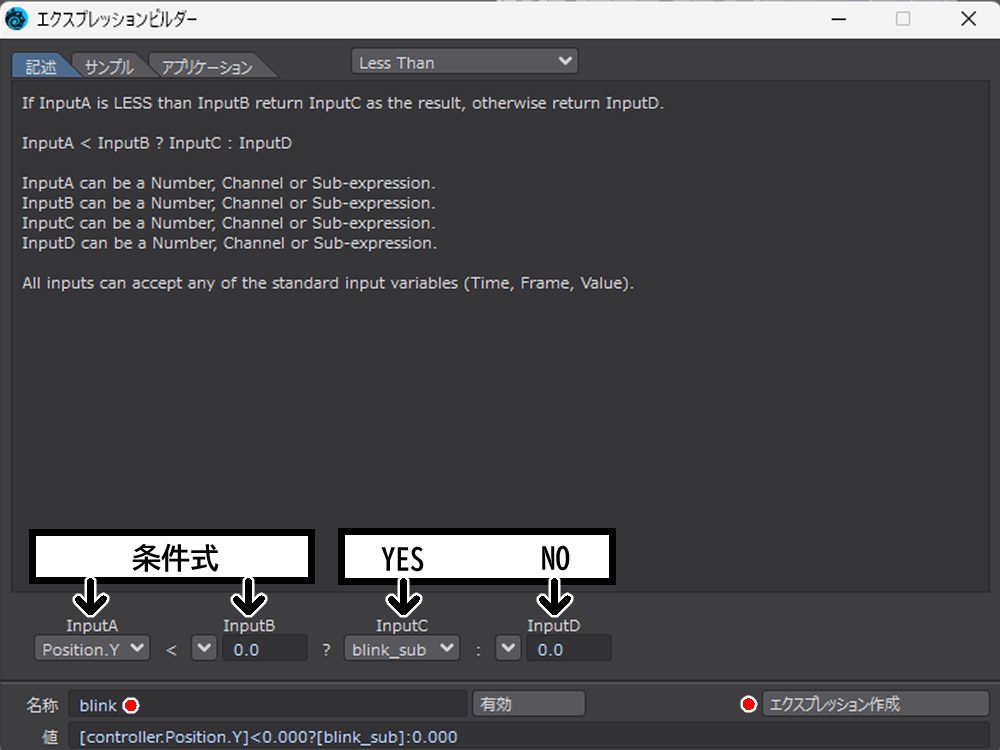

条件式とその式に沿った結果を入れていきます

プログラミングを少しかじった方なら、なんとなく分かるかもしれません

こんな感じなっています

なので、満たす場合は blink_sub を実行して、満たさないなら何もしないという意味で0.0を入れています

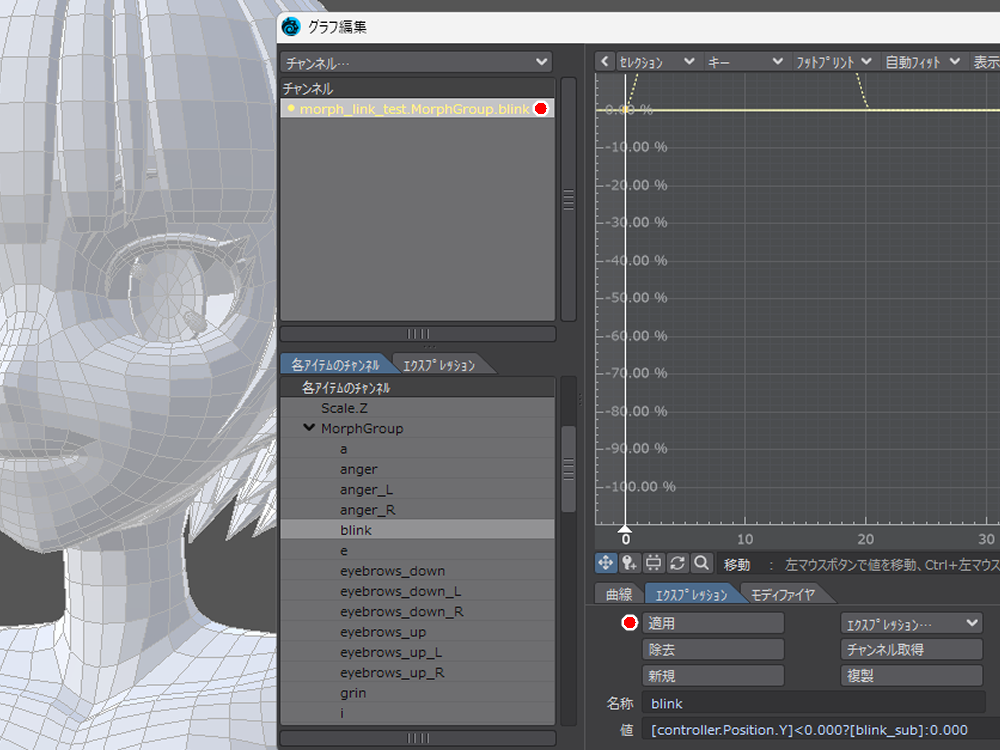

書き終わったら名前を改めて blink として、「エクスプレッション作成」をクリック

もう一度同じように blink モーフに適用

じゃっく

今度こそ良いはず
